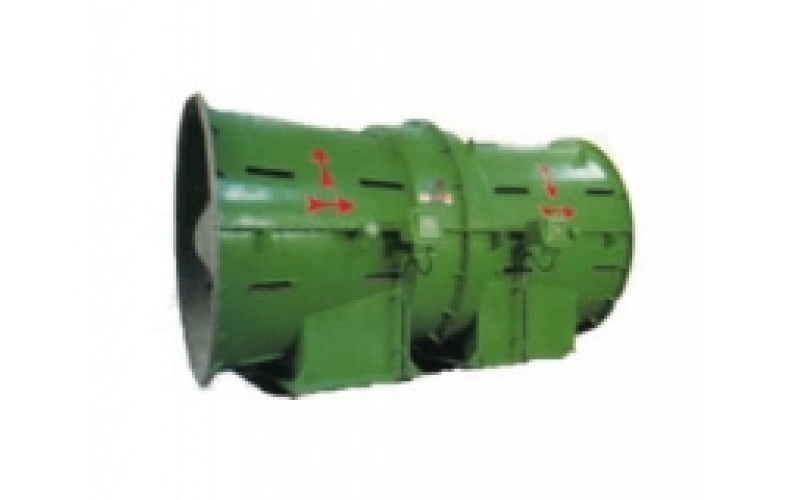

FBDCZ系列煤矿防爆抽出式对旋轴流通风机

所属分类：
浏览次数： 0次
发布日期：2021-05-27

我要询价

产品概述

简介:

　　FBDCZ系列(原BDK62系列)风机是结合我国煤矿的通风网络参数研制成功的大型煤矿防爆轴流通风机，具有高效、节能、低噪声的优点，产品最高装置静压效率为86%以上，达到了我国矿用主扇的领先水平。该风机所用的材料，已通过了中国煤炭科学院重庆分院检测中心的摩擦火花试验，并达到了防爆要求，整机防爆性能已通过了国家防爆电器产品质量检测中心的防爆检验。

主要特点

　　1、为了适合煤矿通风网路的阻力要求，并确保通风机效率，该机采用了对旋式结构，两机叶轮互为反向旋转，可以省去中导叶并减少中导叶的损失，提高了风机效率。

　　2、采用电机与叶轮直联的型式，避免了传动装置损坏事故，也消除了传动装置的能量损耗，提高了风机装置效率。

　　3、电机均安装在风机主风筒内的密闭罩中，密闭罩具有一定的耐压性，可以使电机与风机流道中含瓦斯的气体隔绝，同时还起一定的散热作用，密闭罩设有两排流线型风管道，通过主风筒与地面大气相通，使新鲜空气流入密闭罩中，同时又可使罩内空气在风机运行中保持正压状态。

　　4、风机最高装置静压效率可达86%以上，高效区宽广，可确保矿井在三个开采阶段主扇效率均为75%以上。扭转了我国大型矿山主扇运行效率低的状况，可节约大量电能。

　　5、风机可反转反风，其反风量可达正风量的60%，不必另设反风道，具有节约基建投资和反风速度快的优点。

　　6、叶轮的叶片安装角的可调整，可根据生产的要求来调整叶片角度。该风机采用特殊设计，性能曲线无驼峰，在任何网络阻力的情况下，均能稳定运行。

　　7、该系列风机运行稳定，机振小，风机和扩散器均可安装在带轮子的平板车上，可以长期连续运行。

　　8、该系列风机可以直接反转反风，在各种工况下的反风率均可达60%以上，不需要反风道，只需建造简易通风机房和电控值班室即可，可节约大量基建投资。

性能表:

FBDCZ（原BDK62）系列防爆轴流通风机技术参数表

系列	转速 r/min	机号	风量m³/s	静压Pa	功率KW
FBDCZ(A)-6	980	14	10.1-31.7	918-2888	2*55
		15	12.4-39.0	1054-3315	2*75
		16	15.0-47.3	1199-3772	2*110
		17	18.0-56.8	1353-4258	2*132
		18	21.4-67.4	1517-4774	2*185
		19	25.1-79.3	1690-5319	2*220
		20	29.3-92.5	1873-5893	2*250
		21	33.9-107.0	2065-6497	2*355
FBDCZ(A)-8	740	17	13.6-42.9	772-2428	2*55
		18	16.1-50.9	865-2722	2*75
		19	19.0-60.0	964-3033	2*110
		20	22.1-69.8	1068-3360	2*132
		21	25.6-80.8	1177-3705	2*160
		22	29.5-92.9	1292-4066	2*200
		23	33.7-106.2	1412-4444	2*250
		24	38.2-12.07	1538-4839	2*315
		25	43.2-136.4	1669-5250	2*315
		26	48.6-153.4	1805-5679	2*450
		27	54.4-171.8	1946-6124	2*450
		28	60.7-191.6	2093-6586	2*710
FBDCZ(A)-10	590	20	17.6-55.7	679-2136	2*75
		21	20.4-64.4	748-2355	2*90
		22	23.5-74.1	821-2585	2*110
		23	26.8-84.7	898-2825	2*132
		24	30.5-96.2	978-3076	2*160
		25	34.5-108.7	1061-3338	2*185
		26	38.8-122.3	1147-3610	2*250
		27	43.4-137.0	1237-3893	2*250
		28	48.4-152.8	1331-4187	2*315
		29	53.8-169.7	1427-4491	2*355
		30	59.5-187.9	1527-4806	2*450
		32	72.3-228.0	1738-5468	2*560
		34	86.7-273.4	1962-6173	2*800
		36	102.9-324.7	2199-6921	2*1000
FBDCZ(A)-12	490	24	25.3-79.9	674-2122	2*110
		25	28.6-90.3	732-2302	2*110
		26	32.2-101.6	791-2490	2*132
		27	36.1-113.8	853-2685	2*160
		28	40.2-126.9	918-2888	2*200
		29	44.7-140.9	985-3098	2*200
		30	49.5-156.0	1054-3315	2*250
		32	60.0-189.4	119-3772	2*355
		34	72.0-227.1	1353-4258	2*450
		36	85.5-269.6	1517-4774	2*560
		38	100.5-317.1	1690-5319	2*800
		40	171.2-370.0	1873-5893	2*1000
FBDCZ（B）-6	980	15	14.5-36.6	805-2335	2*55
		16	17.6-44.4	916-2656	2*75
		17	21.1-53.3	1035-2999	2*90
		18	25.0-63.3	1160-3362	2*132
		19	29.4-74.4	1292-3746	2*160
		20	34.3-86.8	1432-4150	2*220
		21	39.7-100.5	1579-4576	2*280
FBDCZ（B）-8	740	18	18.9-47.8	661-1917	2*55
		19	22.2-56.2	737-2136	2*75
		20	25.9-65.5	816-2367	2*90
		21	30.0-75.9	900-2609	2*132
		22	34.5-87.2	988-2863	2*160
		23	39.4-99.7	1080-3130	2*185
		24	44.8-113.2	1176-3408	2*220
		25	50.6-128.0	1276-3698	2*280
		26	56.9-144.0	1380-3999	2*355
		27	63.7-161.0	1488-4313	2*355
		28	71.1-179.8	1600-4638	2*450
FBDCZ（B）-10	590	21	23.9-60.5	572-1659	2*75
		22	27.5-69.5	628-1820	2*75
		23	31.4-79.5	686-1990	2*90
		24	35.7-90.3	747-2166	2*110
		25	40.3-102.1	811-2351	2*160
		26	45.4-114.8	877-2542	2*185
		27	50.8-128.6	946-2742	2*200
		28	56.7-143.4	1017-2949	2*250
		29	63.0-159.3	1091-3163	2*250
		30	69.7-176.4	1168-3385	2*315
		32	84.6-214.0	1329-3851	2*450
		34	101.5-256.7	1500-4348	2*560
		36	120.4-304.7	1682-4874	2*710
FBDCZ（B）-12	490	25	33.5-84.8	559-1621	2*110
		26	37.7-95.3	605-1754	2*110
		27	42.2-106.8	652-1891	2*132
		28	47.1-119.1	702-2034	2*160
		29	52.3-132.3	753-2182	2*160
		30	57.9-146.5	806-2335	2*200
		32	70.3-177.7	916-2656	2*250
		34	84.3-213.2	1035-2999	2*315
		36	100.0-253.1	1160-3362	2*450
		38	117.6-297.6	1929-3746	2*560
		40	137.2-347.2	1432-4150	2*710
		42	158.8-401.9	1579-4576	2*1000
		44	182.6-462.1	1733-5022	2*1250
