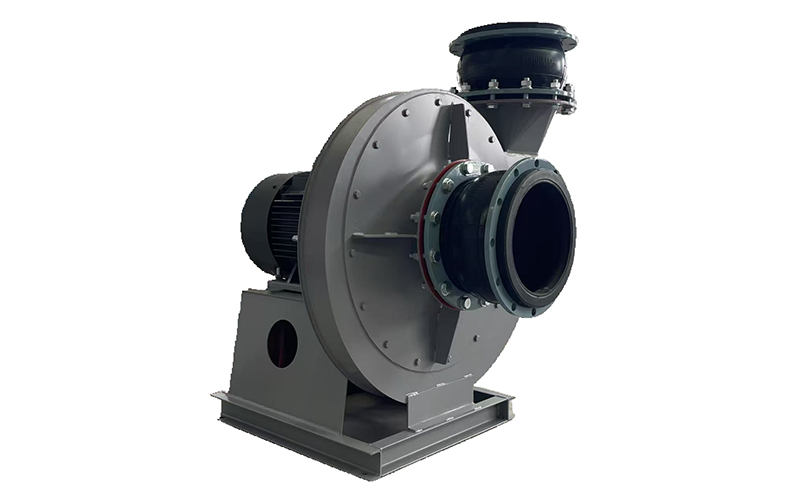

10-18、9-18、9-16型高压离心风机

所属分类：
浏览次数： 0次
发布日期：2021-05-31

我要询价

产品概述

10-18、9-18、9-16型高压离心通风机
用途
10-18、9-18、9-16型高压离心通风机适用于中小型化肥厂生产工艺配备设备、化铁炉、燃烧炉、正压燃油锅炉的强制通风，并可广泛用于物料、粮食输送。输送空气为无腐蚀性、不自燃、不含粘性的气体。如无特殊要求，介质温度一般不超过80℃，介质的含尘量不大于150mg/m³。
结构形式
该风机为单吸入和双吸入式，通风机可制成右旋和左旋两种型式。从电动机一端正视，如叶轮顺时针旋转称顺旋风机，以“顺”表示，逆时针旋转称逆旋风机，以“逆”表示。
风机的出口位置以机壳的出口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°共6个角度。风机的传动方式为A式、D式和F式3种。
No.4-6.3（9-16No.4.6-7.2）主要由叶轮、机壳、进风口、支架等组成，No.7.1-25（9-16 8.1-28.4）主要由叶轮、机壳、进风口、传动组组成。

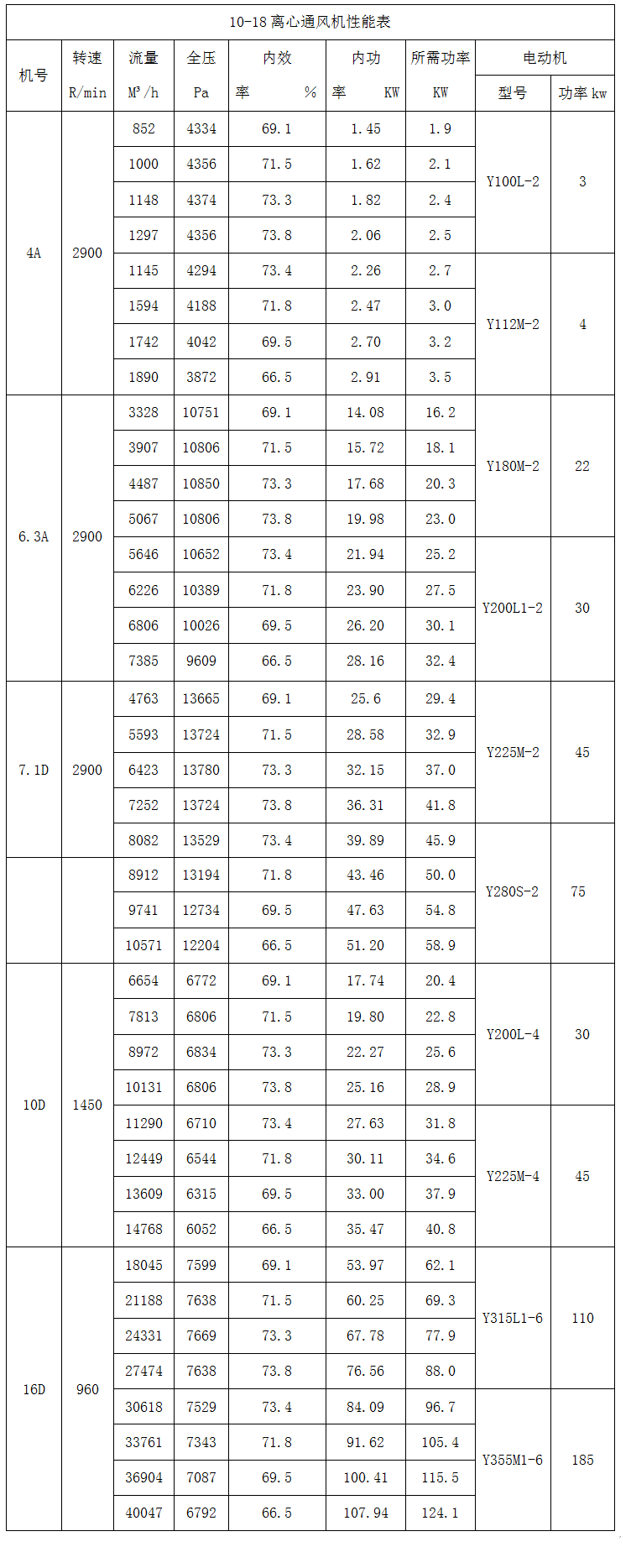

10-18离心通风机性能表
机号	转速 R/min	流量 M³/h	全压 Pa	内效率％	内功率 KW	所需功率KW	电动机
机号	转速 R/min	流量 M³/h	全压 Pa	内效率％	内功率 KW	所需功率KW	型号	功率kw
4A	2900	852	4334	69.1	1.45	1.9	Y100L-2	3
		1000	4356	71.5	1.62	2.1
		1148	4374	73.3	1.82	2.4
		1297	4356	73.8	2.06	2.5
		1145	4294	73.4	2.26	2.7	Y112M-2	4
		1594	4188	71.8	2.47	3.0
		1742	4042	69.5	2.70	3.2
		1890	3872	66.5	2.91	3.5
6.3A	2900	3328	10751	69.1	14.08	16.2	Y180M-2	22
		3907	10806	71.5	15.72	18.1
		4487	10850	73.3	17.68	20.3
		5067	10806	73.8	19.98	23.0
		5646	10652	73.4	21.94	25.2	Y200L1-2	30
		6226	10389	71.8	23.90	27.5
		6806	10026	69.5	26.20	30.1
		7385	9609	66.5	28.16	32.4
7.1D	2900	4763	13665	69.1	25.6	29.4	Y225M-2	45
		5593	13724	71.5	28.58	32.9
		6423	13780	73.3	32.15	37.0
		7252	13724	73.8	36.31	41.8
		8082	13529	73.4	39.89	45.9	Y280S-2	75
		8912	13194	71.8	43.46	50.0
		9741	12734	69.5	47.63	54.8
		10571	12204	66.5	51.20	58.9
10D	1450	6654	6772	69.1	17.74	20.4	Y200L-4	30
		7813	6806	71.5	19.80	22.8
		8972	6834	73.3	22.27	25.6
		10131	6806	73.8	25.16	28.9
		11290	6710	73.4	27.63	31.8	Y225M-4	45
		12449	6544	71.8	30.11	34.6
		13609	6315	69.5	33.00	37.9
		14768	6052	66.5	35.47	40.8
16D	960	18045	7599	69.1	53.97	62.1	Y315L1-6	110
		21188	7638	71.5	60.25	69.3
		24331	7669	73.3	67.78	77.9
		27474	7638	73.8	76.56	88.0
		30618	7529	73.4	84.09	96.7	Y355M1-6	185
		33761	7343	71.8	91.62	105.4
		36904	7087	69.5	100.41	115.5
		40047	6792	66.5	107.94	124.1

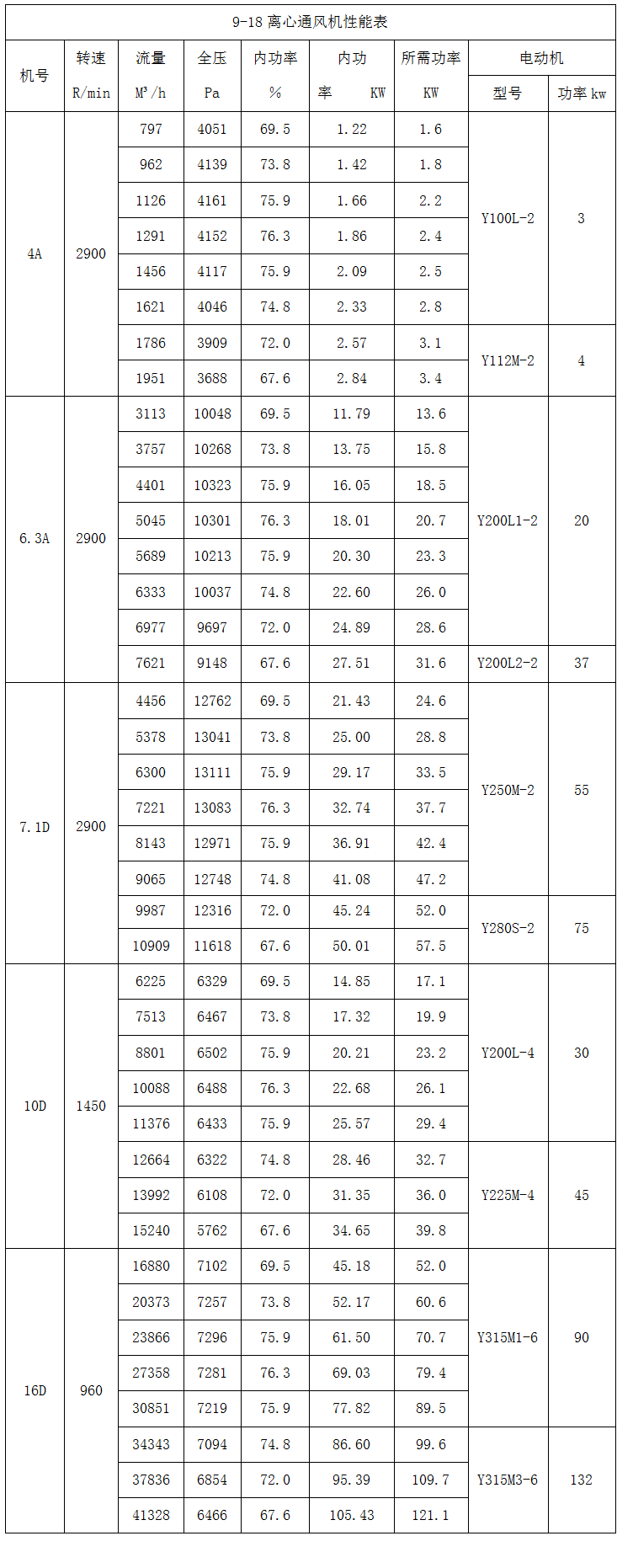

9-18离心通风机性能表
机号	转速 R/min	流量 M³/h	全压 Pa	内功率％	内功率 KW	所需功率KW	电动机
机号	转速 R/min	流量 M³/h	全压 Pa	内功率％	内功率 KW	所需功率KW	型号	功率kw
4A	2900	797	4051	69.5	1.22	1.6	Y100L-2	3
		962	4139	73.8	1.42	1.8
		1126	4161	75.9	1.66	2.2
		1291	4152	76.3	1.86	2.4
		1456	4117	75.9	2.09	2.5
		1621	4046	74.8	2.33	2.8
		1786	3909	72.0	2.57	3.1	Y112M-2	4
		1951	3688	67.6	2.84	3.4	Y112M-2	4
6.3A	2900	3113	10048	69.5	11.79	13.6	Y200L1-2	20
		3757	10268	73.8	13.75	15.8
		4401	10323	75.9	16.05	18.5
		5045	10301	76.3	18.01	20.7
		5689	10213	75.9	20.30	23.3
		6333	10037	74.8	22.60	26.0
		6977	9697	72.0	24.89	28.6
		7621	9148	67.6	27.51	31.6	Y200L2-2	37
7.1D	2900	4456	12762	69.5	21.43	24.6	Y250M-2	55
		5378	13041	73.8	25.00	28.8
		6300	13111	75.9	29.17	33.5
		7221	13083	76.3	32.74	37.7
		8143	12971	75.9	36.91	42.4
		9065	12748	74.8	41.08	47.2
		9987	12316	72.0	45.24	52.0	Y280S-2	75
		10909	11618	67.6	50.01	57.5	Y280S-2	75
10D	1450	6225	6329	69.5	14.85	17.1	Y200L-4	30
		7513	6467	73.8	17.32	19.9
		8801	6502	75.9	20.21	23.2
		10088	6488	76.3	22.68	26.1
		11376	6433	75.9	25.57	29.4
		12664	6322	74.8	28.46	32.7	Y225M-4	45
		13992	6108	72.0	31.35	36.0
		15240	5762	67.6	34.65	39.8
16D	960	16880	7102	69.5	45.18	52.0	Y315M1-6	90
		20373	7257	73.8	52.17	60.6
		23866	7296	75.9	61.50	70.7
		27358	7281	76.3	69.03	79.4
		30851	7219	75.9	77.82	89.5
		34343	7094	74.8	86.60	99.6	Y315M3-6	132
		37836	6854	72.0	95.39	109.7
		41328	6466	67.6	105.43	121.1

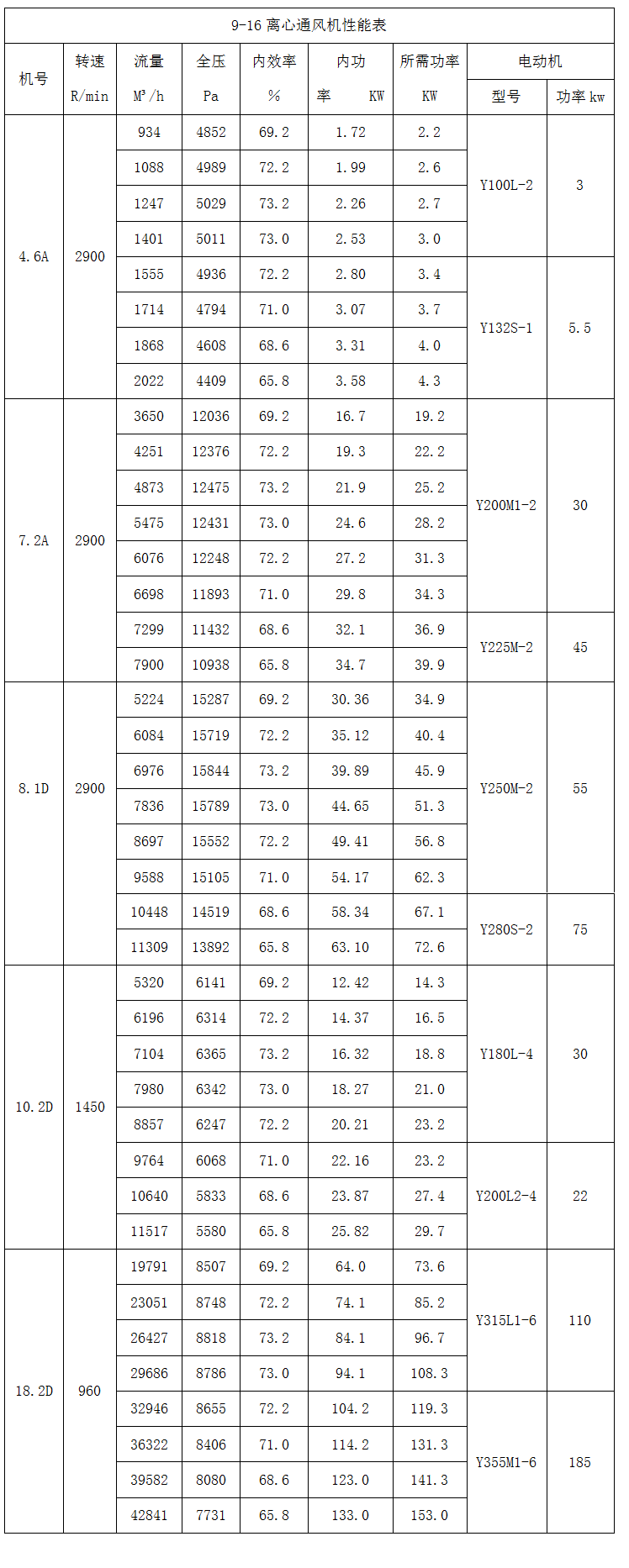

9-16离心通风机性能表
机号	转速 R/min	流量 M³/h	全压 Pa	内效率％	内功率 KW	所需功率KW	电动机
机号	转速 R/min	流量 M³/h	全压 Pa	内效率％	内功率 KW	所需功率KW	型号	功率kw
4.6A	2900	934	4852	69.2	1.72	2.2	Y100L-2	3
		1088	4989	72.2	1.99	2.6
		1247	5029	73.2	2.26	2.7
		1401	5011	73.0	2.53	3.0
		1555	4936	72.2	2.80	3.4	Y132S-1	5.5
		1714	4794	71.0	3.07	3.7
		1868	4608	68.6	3.31	4.0
		2022	4409	65.8	3.58	4.3
7.2A	2900	3650	12036	69.2	16.7	19.2	Y200M1-2	30
		4251	12376	72.2	19.3	22.2
		4873	12475	73.2	21.9	25.2
		5475	12431	73.0	24.6	28.2
		6076	12248	72.2	27.2	31.3
		6698	11893	71.0	29.8	34.3
		7299	11432	68.6	32.1	36.9	Y225M-2	45
		7900	10938	65.8	34.7	39.9	Y225M-2	45
8.1D	2900	5224	15287	69.2	30.36	34.9	Y250M-2	55
		6084	15719	72.2	35.12	40.4
		6976	15844	73.2	39.89	45.9
		7836	15789	73.0	44.65	51.3
		8697	15552	72.2	49.41	56.8
		9588	15105	71.0	54.17	62.3
		10448	14519	68.6	58.34	67.1	Y280S-2	75
		11309	13892	65.8	63.10	72.6	Y280S-2	75
10.2D	1450	5320	6141	69.2	12.42	14.3	Y180L-4	30
		6196	6314	72.2	14.37	16.5
		7104	6365	73.2	16.32	18.8
		7980	6342	73.0	18.27	21.0
		8857	6247	72.2	20.21	23.2
		9764	6068	71.0	22.16	23.2	Y200L2-4	22
		10640	5833	68.6	23.87	27.4
		11517	5580	65.8	25.82	29.7
18.2D	960	19791	8507	69.2	64.0	73.6	Y315L1-6	110
		23051	8748	72.2	74.1	85.2
		26427	8818	73.2	84.1	96.7
		29686	8786	73.0	94.1	108.3
		32946	8655	72.2	104.2	119.3	Y355M1-6	185
		36322	8406	71.0	114.2	131.3
		39582	8080	68.6	123.0	141.3
		42841	7731	65.8	133.0	153.0
