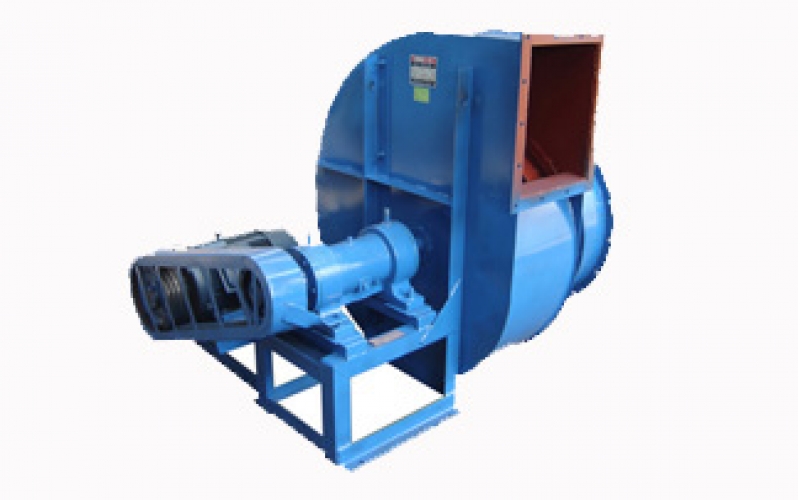

C4-73型排尘离心通风机

所属分类：
浏览次数： 0次
发布日期：2021-05-27

我要询价

产品概述

用途

　　C4-73型离心通风机为排送含有尘埃、木质碎屑、细碎纤维等空气混合物的专用设备，也可作为一般通风机，如排送硬质颗粒时必须在风机进口前加除尘装置。

形式

　　风机制成单吸入，机号有No.3.6C、4.5C、5.5C等3种机号。

　　风机制成顺时针旋转和逆时针旋转二种形式。从电动机一端正视，叶轮按顺时针方向旋转，称为顺时针旋转风机，以“顺”表示；按逆时针旋转，称为逆时针旋转风机，以“逆”表示。

　　风机的出口位置，以机壳的出口角度表示。调节范围在0°-225°之间，左右均可制成0°、45°、90°、135°、180°、225°共6种角度。

　　风机采用V带传动。

结构特点

　　C4-73型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。

　　（1）叶轮部分由12个后倾的机翼形叶片、曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰钢制造，整个叶轮经动、静平衡校正，空气性能良好，效率高，运转平稳。

　　（2）机壳做整体，叶轮的安装、拆卸由机壳的一侧进行。

　　（3）进风口做成整体，装于风机的侧面，与轴平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

　　（4）传动部分由主轴、轴承箱、滚动轴承、皮带轮组成。主轴由优质钢制成，轴承箱整结构，采用滚动轴承、滚动轴承用钙钠基润滑脂润滑。

性能与选择

转速 R/min	流量 M³/h	全压 pa	电动机
转速 R/min	流量 M³/h	全压 pa	型号	功率kw
C4-73No.3.6C
4000	3138	4250	Y132S2-2	7.5
	3040	4820
	2991	5275
	2844	5870
	2794	6300
	2451	6800
	2108	7300
	1863	7760
3550	2451	3780	Y132S1-2	5.5
	2402	4270
	2353	4700
	2255	5150
	2157	5610
	1961	6050
	1716	6500
	1471	6910
3150	1863	3100	Y112M-2	4
	1814	3550
	1765	3900
	1716	4270
	1618	4650
	1471	4300
	1274	5400
	1127	5750
2800	1569	2990	Y100L-2	3
	1520	3380
	1471	3710
	1422	4050
	1323	4420
	1225	4770
	1029	5120
	931	5450
2500	1225	2640	Y90L-2	2.2
	1176	3200
	1196	3320
	1127	3630
	1078	3960
	1029	4270
	833	4580
	735	4870
2240	1029	2380	Y90S-2	1.5
	980	2700
	931	2960
	882	3240
	833	3530
	784	3810
	686	4080
	588	4350
2000	784	2140	Y802-2	1.1
	735	2420
	735	2680
	686	2910
	686	3170
	588	3420
	539	3670
	441	3900
1800	637	1930	Y80-2-4	0.75
	637	2180
	588	2490
	588	2610
	539	2780
	490	3080
	441	3300
	392	3510
1600	490	1725	Y80-2-4	0.75
	490	1950
	441	2140
	441	2340
	441	2550
	392	2760
	343	2960
	294	3150
C4-73No.4.5C
3550	3922	7400	Y160M2-2	15
	3824	8350
	3726	9150
	3530	10000
	3383	10900
	3040	11800
	2647	12600
	2255	13500
3150	3089	6500	Y160M1-2	11
	3040	7400
	2942	8100
	2844	8900
	2696	9700
	2402	10500
	2059	11000
	1814	11900
2800	2451	5800	Y132S2-2	7.5
	2353	6550
	2304	7200
	2206	7900
	2108	8600
	1912	9300
	1667	10000
	1422	10500
1800	980	3700	Y90L-2	2.2
	961	4200
	931	4600
	912	5050
	882	5500
	784	5950
	686	6400
	588	6800
1600	784	3300	Y90S-2	1.5
	774	3750
	764	4100
	725	4500
	696	4900
	627	5300
	539	5700
	470	6050
1400	608	2900	Y90S-4	1.1
	598	3300
	588	3600
	558	3950
	529	4300
	480	4650
	411	5000
	362	5300
C4-73No.5.5C
2800	3667	10600	Y180M-2	22
	3589	11900
	3510	13100
	3353	14700
	3197	15600
	2883	16900
	2490	18200
	2177	19350
2500	2902	9500	Y160L-2	18.5
	2844	10700
	2775	11750
	2657	12750
	2628	14000
	2285	15100
	1981	16100
	1726	17300
2240	2314	8400	Y160M1-2	11
	2255	9500
	2216	10410
	2128	11400
	2030	12500
	1814	13400
	1569	14300
	1372	15350
2000	1922	7550	Y132S2-2	7.5
	1784	8550
	1745	9360
	1667	10250
	1588	11150
	1431	12050
	1235	12800
	1088	13800
1800	1471	6800	Y132S1-2	5.5
	1441	7660
	1412	8400
	1353	9200
	1284	10000
	1157	10850
	1000	11560
	872	12400
1600	1216	6060	Y112M-2	4
	1176	6850
	1147	7520
	1098	8240
	1049	9000
	941	9700
	813	10300
	711	11100
1400	902	5260	Y100L2	3
	882	5950
	863	6540
	823	7150
	789	7800
	711	8400
	613	8950
	539	9650
1250	725	4750	Y100L1-4	2.2
	706	5350
	696	5900
	666	6440
	637	7000
	568	7600
	490	8060
	431	8650
1120	578	4220	Y90L-4	1.5
	568	4760
	558	5240
	529	5720
	509	6250
	460	6750
	392	7660
	343	7700
