产品介绍：
G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。
通风机输送的介质为空气，最高温度不得超过80℃；引风机输送的介质为烟气，温度不得超过250℃。通风机与引风机制成单吸入、各有№8~28共12个机号。
在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用怪不情况，除尘效率不得低于85％。风机传动方式为D式，均采用弹性联轴器传动。

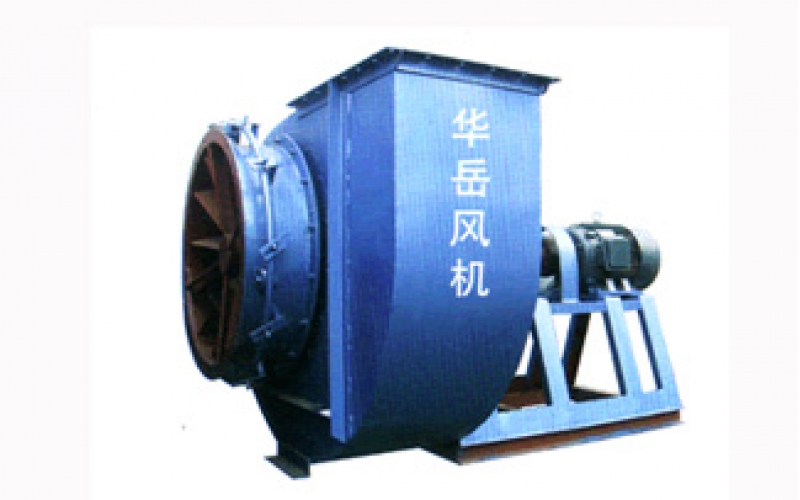

风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
叶轮：由12片后倾机翼斜切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。
机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8~12机壳作成整体结构，不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨。
进风口：收敛、流线型的进风口制成整体结构，用螺栓固定在风机入口侧。
调节门：用以调节风机流量的装置，轴向装在进风口前面。调节范围由0°(全开)到90°(全闭)。

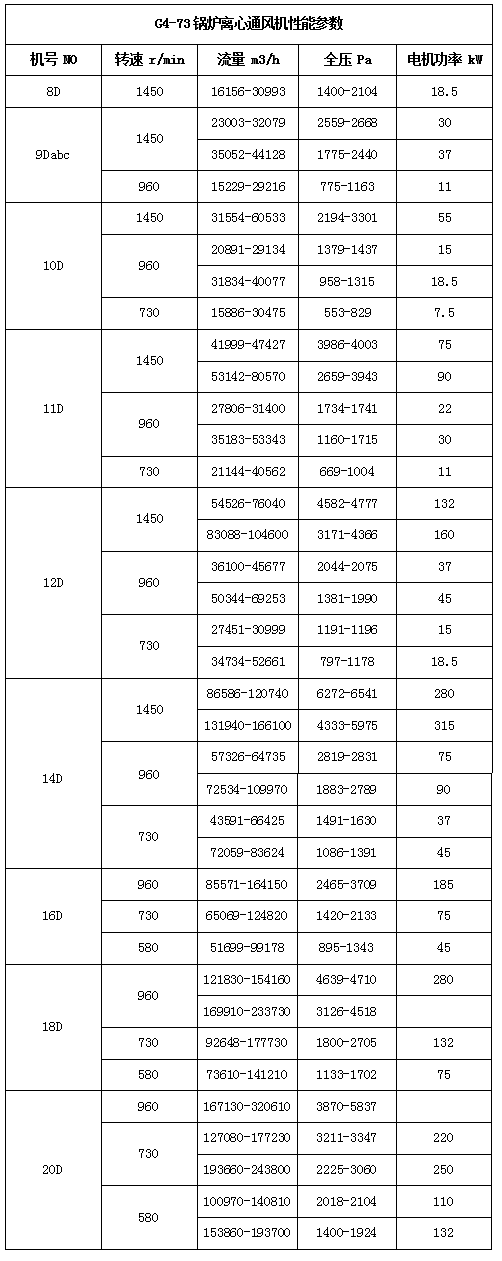

G4-73锅炉离心通风机性能参数 | ||||
机号 NO | 转速 r/min | 流量 m3/h | 全压 Pa | 电机功率 kW |
8D | 1450 | 16156-30993 | 1400-2104 | 18.5 |
9Dabc | 1450 | 23003-32079 | 2559-2668 | 30 |
35052-44128 | 1775-2440 | 37 | ||
960 | 15229-29216 | 775-1163 | 11 | |
10D | 1450 | 31554-60533 | 2194-3301 | 55 |
960 | 20891-29134 | 1379-1437 | 15 | |
31834-40077 | 958-1315 | 18.5 | ||
730 | 15886-30475 | 553-829 | 7.5 | |
11D | 1450 | 41999-47427 | 3986-4003 | 75 |
53142-80570 | 2659-3943 | 90 | ||
960 | 27806-31400 | 1734-1741 | 22 | |
35183-53343 | 1160-1715 | 30 | ||
730 | 21144-40562 | 669-1004 | 11 | |
12D | 1450 | 54526-76040 | 4582-4777 | 132 |
83088-104600 | 3171-4366 | 160 | ||
960 | 36100-45677 | 2044-2075 | 37 | |
50344-69253 | 1381-1990 | 45 | ||
730 | 27451-30999 | 1191-1196 | 15 | |
34734-52661 | 797-1178 | 18.5 | ||
14D | 1450 | 86586-120740 | 6272-6541 | 280 |
131940-166100 | 4333-5975 | 315 | ||
960 | 57326-64735 | 2819-2831 | 75 | |
72534-109970 | 1883-2789 | 90 | ||
730 | 43591-66425 | 1491-1630 | 37 | |
72059-83624 | 1086-1391 | 45 | ||
16D | 960 | 85571-164150 | 2465-3709 | 185 |
730 | 65069-124820 | 1420-2133 | 75 | |
580 | 51699-99178 | 895-1343 | 45 | |
18D | 960 | 121830-154160 | 4639-4710 | 280 |
169910-233730 | 3126-4518 | |||
730 | 92648-177730 | 1800-2705 | 132 | |
580 | 73610-141210 | 1133-1702 | 75 | |
20D | 960 | 167130-320610 | 3870-5837 | |
730 | 127080-177230 | 3211-3347 | 220 | |
193660-243800 | 2225-3060 | 250 | ||
580 | 100970-140810 | 2018-2104 | 110 | |
153860-193700 | 1400-1924 | 132 | ||

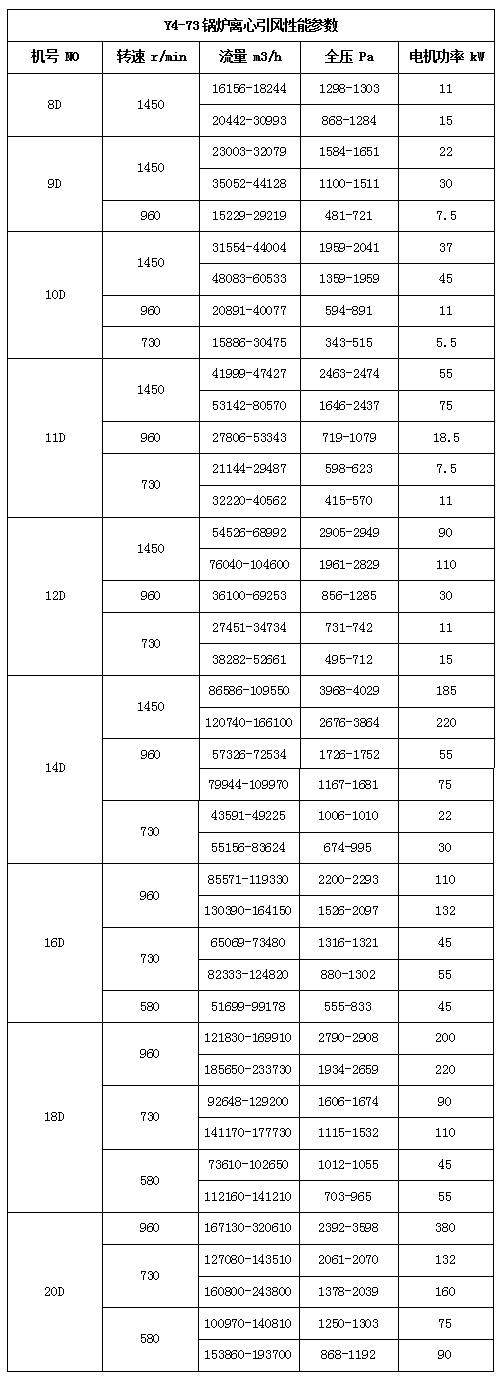

Y4-73锅炉离心引风性能参数 | ||||||||
机号 NO | 转速 r/min | 流量 m3/h | 全压 Pa | 电机功率 kW | ||||
8D | 1450 | 16156-18244 | 1298-1303 | 11 | ||||
20442-30993 | 868-1284 | 15 | ||||||
9D | 1450 | 23003-32079 | 1584-1651 | 22 | ||||
35052-44128 | 1100-1511 | 30 | ||||||
960 | 15229-29219 | 481-721 | 7.5 | |||||
10D | 1450 | 31554-44004 | 1959-2041 | 37 | ||||
48083-60533 | 1359-1959 | 45 | ||||||
960 | 20891-40077 | 594-891 | 11 | |||||
730 | 15886-30475 | 343-515 | 5.5 | |||||
11D | 1450 | 41999-47427 | 2463-2474 | 55 | ||||
53142-80570 | 1646-2437 | 75 | ||||||
960 | 27806-53343 | 719-1079 | 18.5 | |||||
730 | 21144-29487 | 598-623 | 7.5 | |||||
32220-40562 | 415-570 | 11 | ||||||
12D | 1450 | 54526-68992 | 2905-2949 | 90 | ||||
76040-104600 | 1961-2829 | 110 | ||||||
960 | 36100-69253 | 856-1285 | 30 | |||||
730 | 27451-34734 | 731-742 | 11 | |||||
38282-52661 | 495-712 | 15 | ||||||
14D | 1450 | 86586-109550 | 3968-4029 | 185 | ||||
120740-166100 | 2676-3864 | 220 | ||||||
960 | 57326-72534 | 1726-1752 | 55 | |||||
79944-109970 | 1167-1681 | 75 | ||||||
730 | 43591-49225 | 1006-1010 | 22 | |||||
55156-83624 | 674-995 | 30 | ||||||
16D | 960 | 85571-119330 | 2200-2293 | 110 | ||||
130390-164150 | 1526-2097 | 132 | ||||||
730 | 65069-73480 | 1316-1321 | 45 | |||||
82333-124820 | 880-1302 | 55 | ||||||
580 | 51699-99178 | 555-833 | 45 | |||||
18D | 960 | 121830-169910 | 2790-2908 | 200 | ||||
185650-233730 | 1934-2659 | 220 | ||||||
730 | 92648-129200 | 1606-1674 | 90 | |||||
141170-177730 | 1115-1532 | 110 | ||||||
580 | 73610-102650 | 1012-1055 | 45 | |||||
112160-141210 | 703-965 | 55 | ||||||
20D | 960 | 167130-320610 | 2392-3598 | 380 | ||||
730 | 127080-143510 | 2061-2070 | 132 | |||||
160800-243800 | 1378-2039 | 160 | ||||||
580 | 100970-140810 | 1250-1303 | 75 | |||||
153860-193700 | 868-1192 | 90 | ||||||
