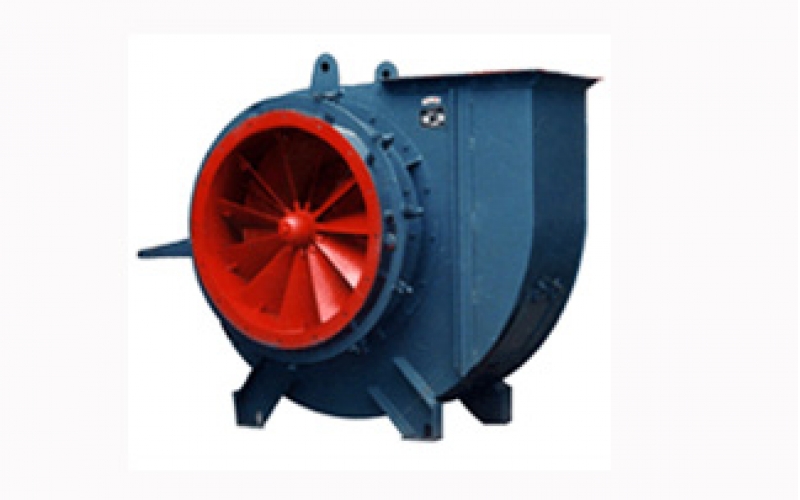

G4-68、Y4-68型离心通/引风机

所属分类：
浏览次数： 0次
发布日期：2021-05-27

我要询价

产品概述

产品介绍：

　　G4-68、Y4-68型离心通引风机均系1982年风机行业联合设计的系列产品，适用于火力发电厂中230t /h以下蒸气锅炉的通、引风配套使用。在无其它特殊要求时，G4-68型亦可用于矿井通风及一般通风。两型风机均有高效率、低噪音、高强度的优点。

　　通风机输送的介质为空气，最高温度不超过80℃。引风机输送的介质为烟气，最高温度不得超过250℃。

　　在引风机前，必须加装除尘效率不低于85％的除尘装置，降低进入风机的烟气含尘量，以利提高风机使用的寿命。

　　通风机与引风机均为单吸入进气，有№8、9、10、11、11.2、12.5、14、16共七个机号。每种风机均可制成右旋和左旋转两种型式。从电机一端正视风机，叶轮按顺时针方向旋转的，称为右旋风机，以“右”表示；叶轮按逆时针旋转的称为左旋风机，以“左”表示。

　　风机的出口位置以机壳的出风口角度表示，“右”“左”风机均可制成0°、45°、90°、135°、180°、225°共六种角度。

　　风机的传动方式均为D式，电机与风机联接采用弹性联轴器直联传动。

　　这两种风机主要由叶轮、机壳、进风口、调节门及传动组组成。

　　叶轮：由12个后倾翼形叶片焊接于弧锥形的轮盖与平板的轮盘中间。引风机叶轮在叶片头部采用了实心体，并在易磨损部增加耐磨材料堆焊，提高了叶片的使用寿命。叶轮均经过静、动平衡试验，保证运转平稳。

　　机壳：机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同形式：№8～12.5的机壳作成整体结构。№14、16机壳的四分之一可拆掉。对于引风机，在蜗形板上方开有除灰门，同时适当加厚，以防烟灰磨损，延长使用寿命。

　　进风口：为收敛式流线形的整体结构，用螺栓固定在机壳入口侧。

　　调节门：用来调节风机流量大小的装置。№8~12.5由13片花辨式叶片组成，均轴向安装在进风口前面，由于采用了外部传动的结构，转动灵活方便。调节范围由90°（全闭）到0°（全开）。调节门的扳把位置，从进风口方向看，在右侧。对于右旋风机，扳把由下往上推是由全闭到全开方向。对于左旋风机，扳把由上往下拉是由全闭到全开方向。为使调节门各部位正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用硫化钼高温（260℃）润滑脂，高温运转时能保证润滑作用。

　　传动组：传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此，需加装输水管、耗水量因环境温度的不同而异，一般按0.5~1 m3/ h考虑.轴承箱上装有温度计和油位指示器。滑油采用30号机械油，入油量按油位标志要求。

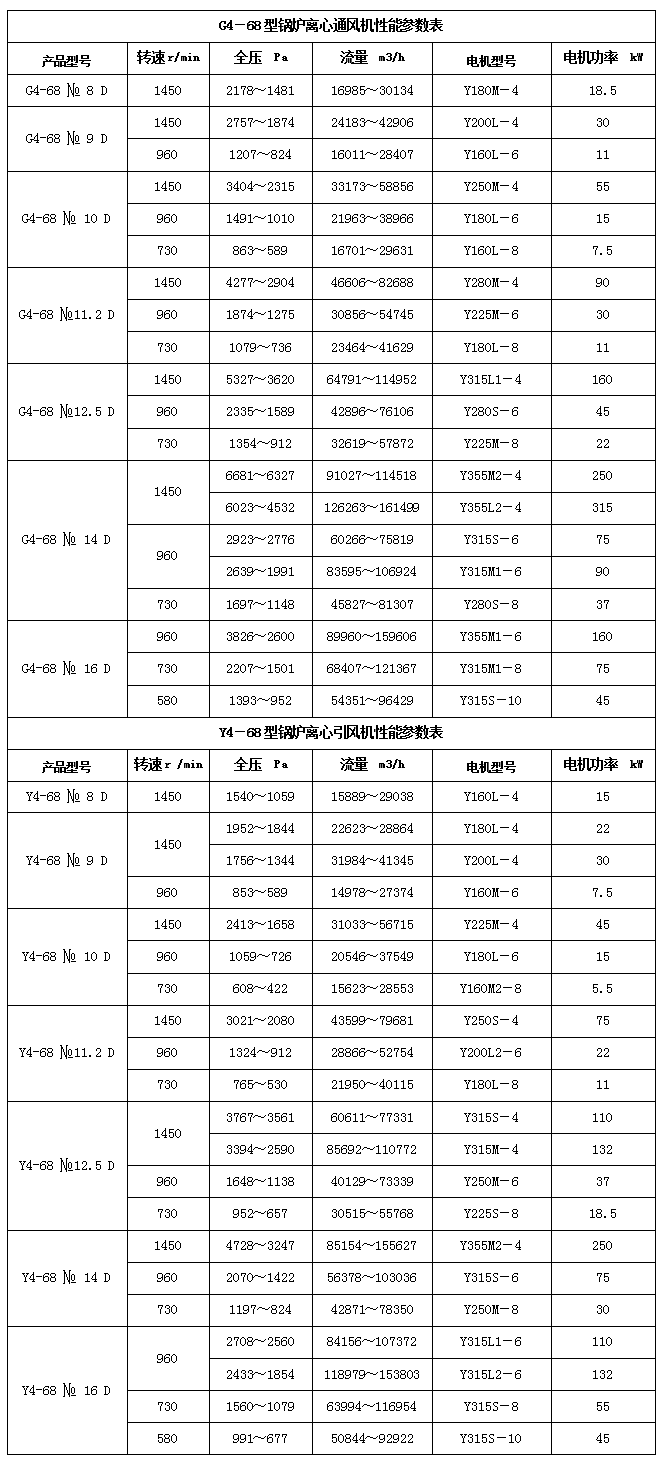

G4－68型锅炉离心通风机性能参数表
产品型号	转速r/min	全压 Pa	流量 m3/h	电机型号	电机功率 kW
G4-68 № 8 D	1450	2178～1481	16985～30134	Y180M－4	18.5
G4-68 № 9 D	1450	2757～1874	24183～42906	Y200L－4	30
G4-68 № 9 D	960	1207～824	16011～28407	Y160L－6	11
G4-68 № 10 D	1450	3404～2315	33173～58856	Y250M－4	55
	960	1491～1010	21963～38966	Y180L－6	15
	730	863～589	16701～29631	Y160L－8	7.5
G4-68 №11.2 D	1450	4277～2904	46606～82688	Y280M－4	90
	960	1874～1275	30856～54745	Y225M－6	30
	730	1079～736	23464～41629	Y180L－8	11
G4-68 №12.5 D	1450	5327～3620	64791～114952	Y315L1－4	160
	960	2335～1589	42896～76106	Y280S－6	45
	730	1354～912	32619～57872	Y225M－8	22
G4-68 № 14 D	1450	6681～6327	91027～114518	Y355M2－4	250
	1450	6023～4532	126263～161499	Y355L2－4	315
	960	2923～2776	60266～75819	Y315S－6	75
	960	2639～1991	83595～106924	Y315M1－6	90
	730	1697～1148	45827～81307	Y280S－8	37
G4-68 № 16 D	960	3826～2600	89960～159606	Y355M1－6	160
	730	2207～1501	68407～121367	Y315M1－8	75
	580	1393～952	54351～96429	Y315S－10	45
Y4－68型锅炉离心引风机性能参数表
产品型号	转速r /min	全压 Pa	流量 m3/h	电机型号	电机功率 kW
Y4-68 № 8 D	1450	1540～1059	15889～29038	Y160L－4	15
Y4-68 № 9 D	1450	1952～1844	22623～28864	Y180L－4	22
	1450	1756～1344	31984～41345	Y200L－4	30
	960	853～589	14978～27374	Y160M－6	7.5
Y4-68 № 10 D	1450	2413～1658	31033～56715	Y225M－4	45
	960	1059～726	20546～37549	Y180L－6	15
	730	608～422	15623～28553	Y160M2－8	5.5
Y4-68 №11.2 D	1450	3021～2080	43599～79681	Y250S－4	75
	960	1324～912	28866～52754	Y200L2－6	22
	730	765～530	21950～40115	Y180L－8	11
Y4-68 №12.5 D	1450	3767～3561	60611～77331	Y315S－4	110
	1450	3394～2590	85692～110772	Y315M－4	132
	960	1648～1138	40129～73339	Y250M－6	37
	730	952～657	30515～55768	Y225S－8	18.5
Y4-68 № 14 D	1450	4728～3247	85154～155627	Y355M2－4	250
	960	2070～1422	56378～103036	Y315S－6	75
	730	1197～824	42871～78350	Y250M－8	30
Y4-68 № 16 D	960	2708～2560	84156～107372	Y315L1－6	110
	960	2433～1854	118979～153803	Y315L2－6	132
	730	1560～1079	63994～116954	Y315S－8	55
	580	991～677	50844～92922	Y315S－10	45
