概述

目前锅炉的系列较多，燃用煤质情况差别加大，又加装除尘设备和余热利用设备之后，产生抽力不足从而影响正常运转，为了克服锅炉由上述原因所引起的抽力不足，炉膛出现正压等，影响锅炉燃烧和正常运行的现象，故设计制造了其风量、风压与锅炉匹配高效率的各型号锅炉引风机，提供各用户选择应用。

形式

　　（1）风机可制成右旋和左旋两种形式，从电动机一端正视风机叶轮，按顺时针方向旋转称为右旋风机，以“右”表示。反之，称左旋风机，以“左”表示。

　　（2）风机的出口位置以机壳的出风口角度表示，左右旋向均可制成0°，必要时可制成左右45°、90°、135°、180°、225°诸出口方向。用户订货时注明“左”“右”旋向外，还需注明出风口角度。

　　（3）风机的传动方式为C式和D式两种。

结构特点

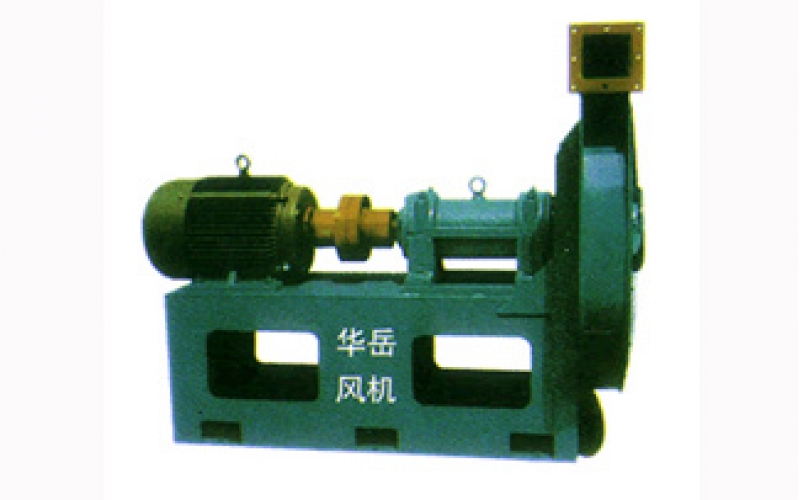

　　风机主要由叶轮、机壳、调风门、传动部分、进风口组成。

　　（1）叶轮由数片叶片、曲线型前盘和平直后盘组成，均采用钢板制造。叶轮经过动静平衡校正，空气动力性能好、效率高、噪声低、运转平稳。

　　（2）机壳均采用钢板焊接而成的蜗旋体。

　　（3）一般风机都带有调风门，是用来调节风机风量大小的装置，从而使风量、风压调至到锅炉运行最佳状态。

　　（4）传动部分由主轴、轴承箱、联轴器或带盘组成。主轴用优质钢精制而成，轴承为滚动轴承。轴承箱内有足够容积，以防止冷却油，并有油位指示器，以保证正常运行。

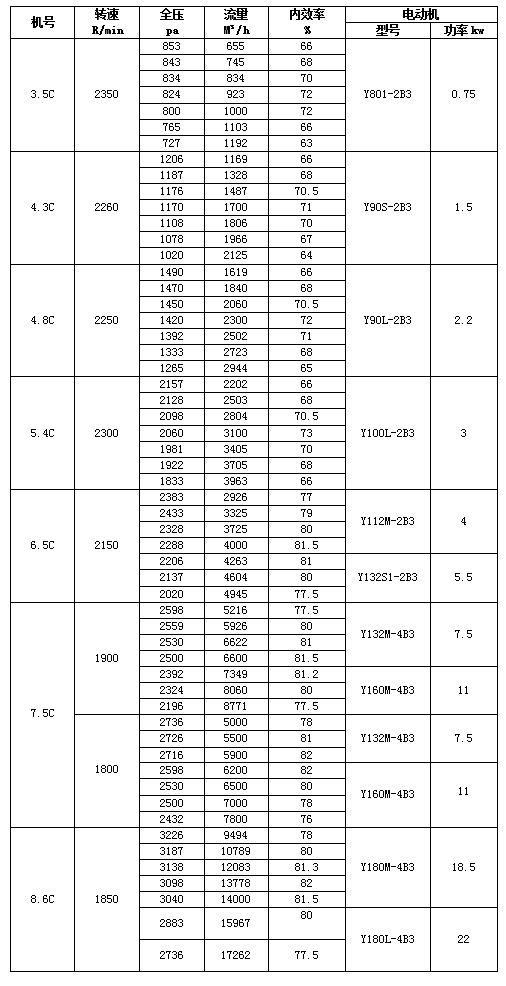

性能与选择

机号	转速 R/min	全压 pa	流量 M³/h	内效率 %	电动机
机号	转速 R/min	全压 pa	流量 M³/h	内效率 %	型号	功率kw
3.5C	2350	853	655	66	Y801-2B3	0.75
		843	745	68
		834	834	70
		824	923	72
		800	1000	72
		765	1103	66
		727	1192	63
4.3C	2260	1206	1169	66	Y90S-2B3	1.5
		1187	1328	68
		1176	1487	70.5
		1170	1700	71
		1108	1806	70
		1078	1966	67
		1020	2125	64
4.8C	2250	1490	1619	66	Y90L-2B3	2.2
		1470	1840	68
		1450	2060	70.5
		1420	2300	72
		1392	2502	71
		1333	2723	68
		1265	2944	65
5.4C	2300	2157	2202	66	Y100L-2B3	3
		2128	2503	68
		2098	2804	70.5
		2060	3100	73
		1981	3405	70
		1922	3705	68
		1833	3963	66
6.5C	2150	2383	2926	77	Y112M-2B3	4
		2433	3325	79
		2328	3725	80
		2288	4000	81.5
		2206	4263	81	Y132S1-2B3	5.5
		2137	4604	80
		2020	4945	77.5
7.5C	1900	2598	5216	77.5	Y132M-4B3	7.5
		2559	5926	80
		2530	6622	81
		2500	6600	81.5
		2392	7349	81.2	Y160M-4B3	11
		2324	8060	80
		2196	8771	77.5
7.5C	1800	2736	5000	78	Y132M-4B3	7.5
		2726	5500	81
		2716	5900	82
		2598	6200	82
		2530	6500	80
		2500	7000	78	Y160M-4B3	11
		2432	7800	76	Y160M-4B3	11
8.6C	1850	3226	9494	78	Y180M-4B3	18.5
		3187	10789	80
		3138	12083	81.3
		3098	13778	82
		3040	14000	81.5
		2883	15967	80	Y180L-4B3	22
		2736	17262	77.5	Y180L-4B3	22
