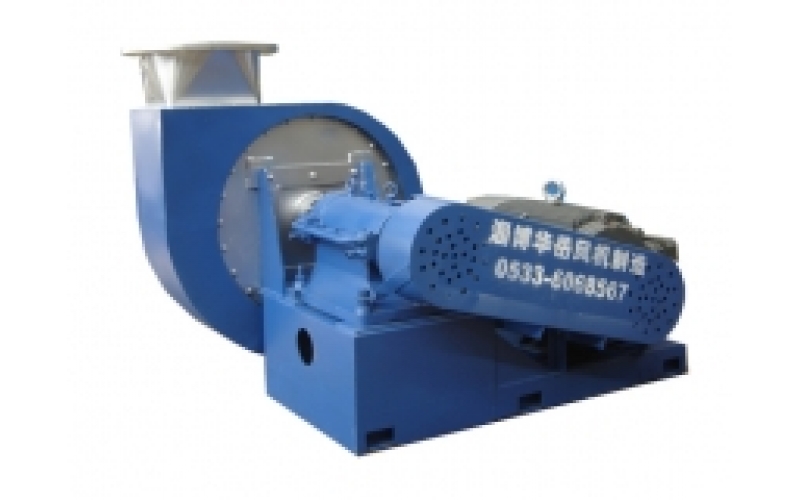

W5-47系列高温风机

我要询价

用途

　　W5-47型高温风机室高效低噪声型风机，主要用于输送介质温度在600℃以下不自燃的、对人体无害的、对钢铁材料无腐蚀性的高温气体，气体内所含的尘土及硬质颗粒物不大于150mg/m³

形式

　　1、风机为单吸入，机号有No.5-12.4D

　　2、该风机可制成左、右旋转两种形式，从电动机一端正视，如叶轮顺时针方向旋转称右转风机，以“右”表示；按逆时针方向旋转，称左旋风机，以“左”表示。

　　3、风机的出口位置一般制成90°，也可按用户要求设计制造。

　　4、风机的传动为C式和D式，C式和D式分别代表带轮传动和联轴器传动。

结构特点

　　风机主要有叶轮、机壳、传动组、调节门等部分组成。

　　1、叶轮由耐高温材料焊接制成，并经过静动平衡校正，空气性能良好，效率高，运转平稳可靠。

　　2、机壳用耐高温材料制成蜗壳型整体。

　　3、进风口用耐高温材料制成敛散式流体型整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮且损失较小。

　　4、传动部分由主轴（耐高温材料制成）、轴承箱、滚动轴承、带轮或联轴器组成，滚动轴承经两套水冷装置，冷却可靠。

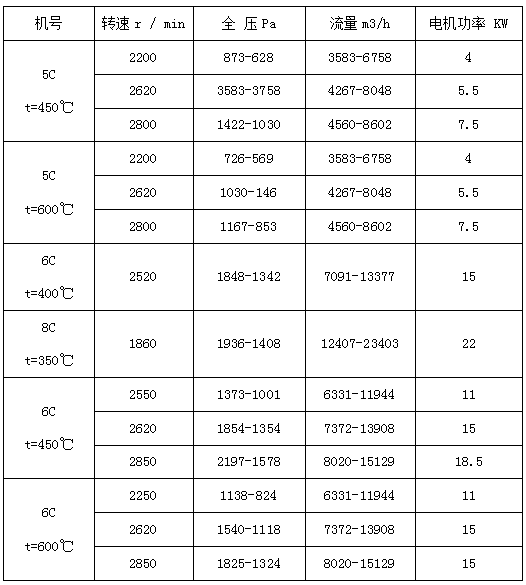

性能
