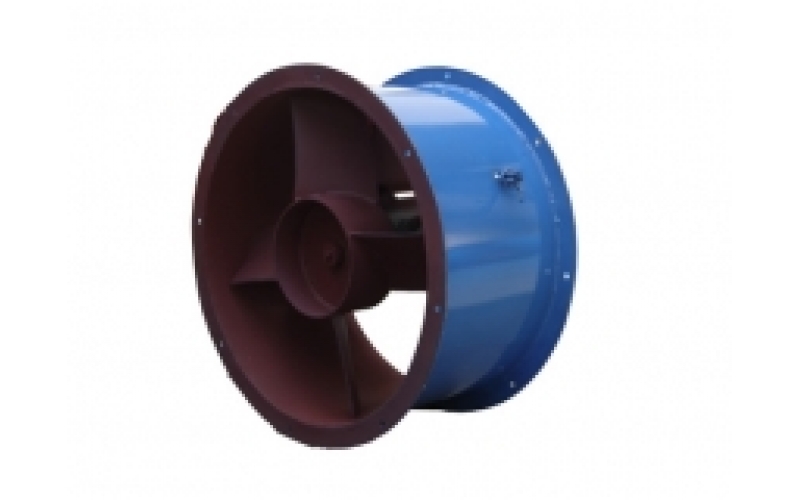

T30型轴流通风机

所属分类：
浏览次数： 0次
发布日期：2021-05-27

我要询价

产品概述

产品介绍：

　　—广泛用于一般工厂、仓库、办公室、住宅内的通风换气或加强暖气散热之用。若将机壳卸下，可作自由风扇，也可在较长排气管道内间隔串联安装，用以提高管道中的风压。

　　本风机共有46个品种，其中3叶片、6叶片、8叶片和9叶片的有九个机号，按叶轮直径大小，由小到大的次序依次排列为：№3、№3.5、№4、№5、№6、№7、№8、№9、№10。

　　本风机叶轮由叶轮、机壳和集风器三部分组成：

　　叶轮 — 由叶片、轮毂等组成。叶片用薄钢板冲压成形，按所需安装角度，焊于轮毂外圆上。叶轮壳比（周盘直径与叶轮直径之比）=0.3。

　　叶片 — 均冲压成相似形，其安装角度：3片的分为10º、15º、20º、25º、30º五种；4、6、8片的分为15º、20º、25º、30º、35º五种。叶轮直接安装在电机轴上，其中№3至№8采用两种电机转速，№9、№10采用一种电机转速，风量范围550~49500米3/时，风压范围为25~505Pa（详见性能表）。

　　机壳 — 由风筒、底架等组成，底架分为用薄板和型材制成的两种。

　　集风器 — 集风器为圆弧流线型，右薄板冲压而成，用以减少流入口处的能量损失。

　　经过实验及使用证明，该风机设计合理、结构紧凑。在各种规定转速下，风压风量稳定，运转平稳良好，安全可靠、坚固耐用。

　　注意：通过该风机的气体应无腐蚀性、不自燃、无显著灰尘，其温度不得超过45℃。

　　BT30型防爆轴流通风机，叶轮部分采用铝材制作（轴盘除外），动力改用防爆电机，并采用防爆开关或开关远离易爆点。其它部分与轴流通风机材质相同，它主要适用于化工、制药、纺织等行业和排送易爆、易燃、易挥发性气体之用，安装工艺及其它工艺和轴流风机相同。

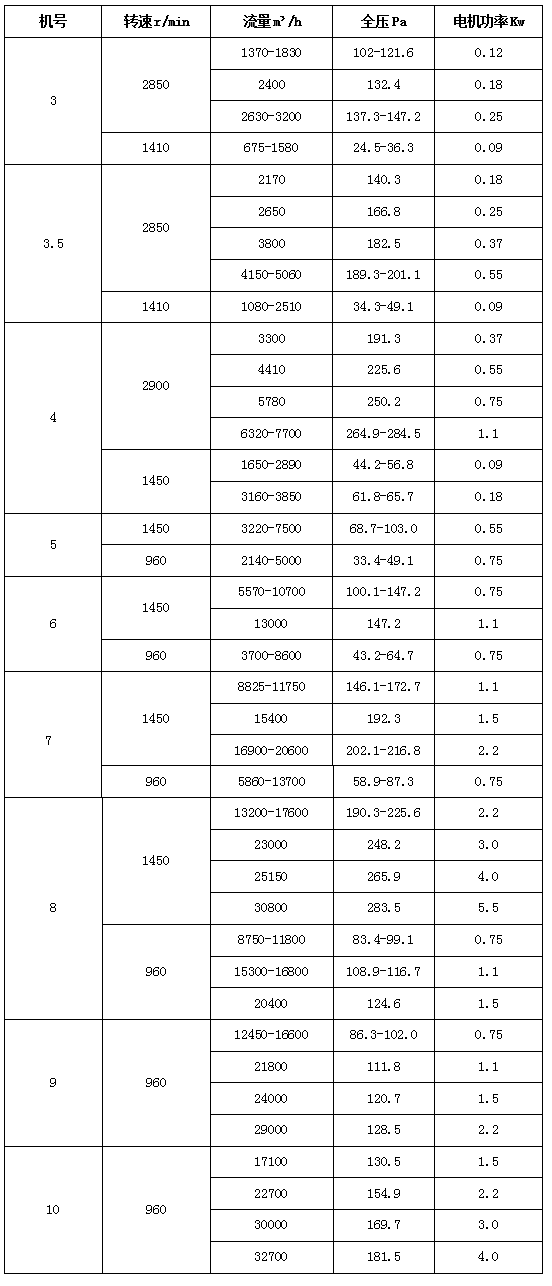

性能与选择 T30（3叶片）性能表

机号	转速r/min	流量m³/h	全压Pa	电机功率Kw
3	2850	1370-1830	102-121.6	0.12
		2400	132.4	0.18
		2630-3200	137.3-147.2	0.25
	1410	675-1580	24.5-36.3	0.09
3.5	2850	2170	140.3	0.18
		2650	166.8	0.25
		3800	182.5	0.37
		4150-5060	189.3-201.1	0.55
	1410	1080-2510	34.3-49.1	0.09
4	2900	3300	191.3	0.37
		4410	225.6	0.55
		5780	250.2	0.75
		6320-7700	264.9-284.5	1.1
	1450	1650-2890	44.2-56.8	0.09
	1450	3160-3850	61.8-65.7	0.18
5	1450	3220-7500	68.7-103.0	0.55
5	960	2140-5000	33.4-49.1	0.75
6	1450	5570-10700	100.1-147.2	0.75
	1450	13000	147.2	1.1
	960	3700-8600	43.2-64.7	0.75
7	1450	8825-11750	146.1-172.7	1.1
		15400	192.3	1.5
		16900-20600	202.1-216.8	2.2
	960	5860-13700	58.9-87.3	0.75
8	1450	13200-17600	190.3-225.6	2.2
		23000	248.2	3.0
		25150	265.9	4.0
		30800	283.5	5.5
	960	8750-11800	83.4-99.1	0.75
		15300-16800	108.9-116.7	1.1
		20400	124.6	1.5
9	960	12450-16600	86.3-102.0	0.75
		21800	111.8	1.1
		24000	120.7	1.5
		29000	128.5	2.2
10	960	17100	130.5	1.5
		22700	154.9	2.2
		30000	169.7	3.0
		32700	181.5	4.0
