产品介绍：

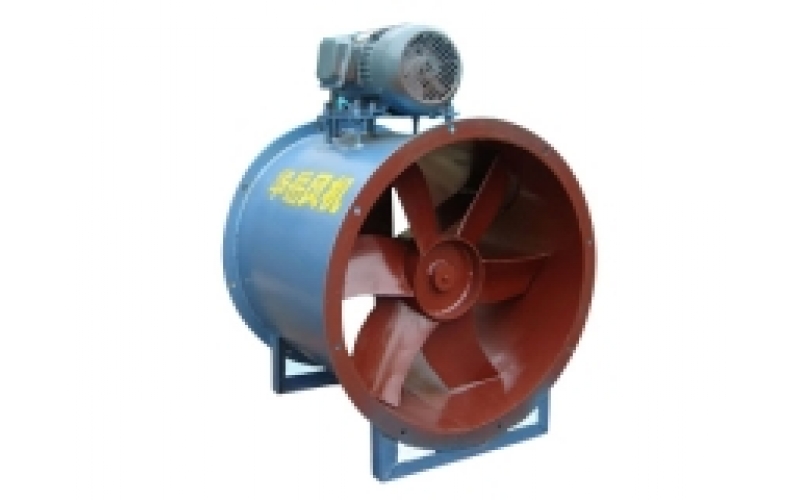

GD30k2-12型轴流通风机可作为管道的一部分连接于管道中间，适用于化工、造纸及其它工厂输送60℃以下的空气和各种对电动机有害的气体。 该型风机按其叶轮直径共分：No.6、7、8、9、10等5个机号。叶片数有4片、6片两种。叶片安装角度可制成15°、20°、25°、30°等4种。 电动机安装在风筒上部，有可调的电动机底板支撑电动机，并能调节中心距。全部采用V带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。 该型风机一般采用刚才焊接制成，如果输送含有腐蚀性、易燃性气体时可在订货时提出要求。

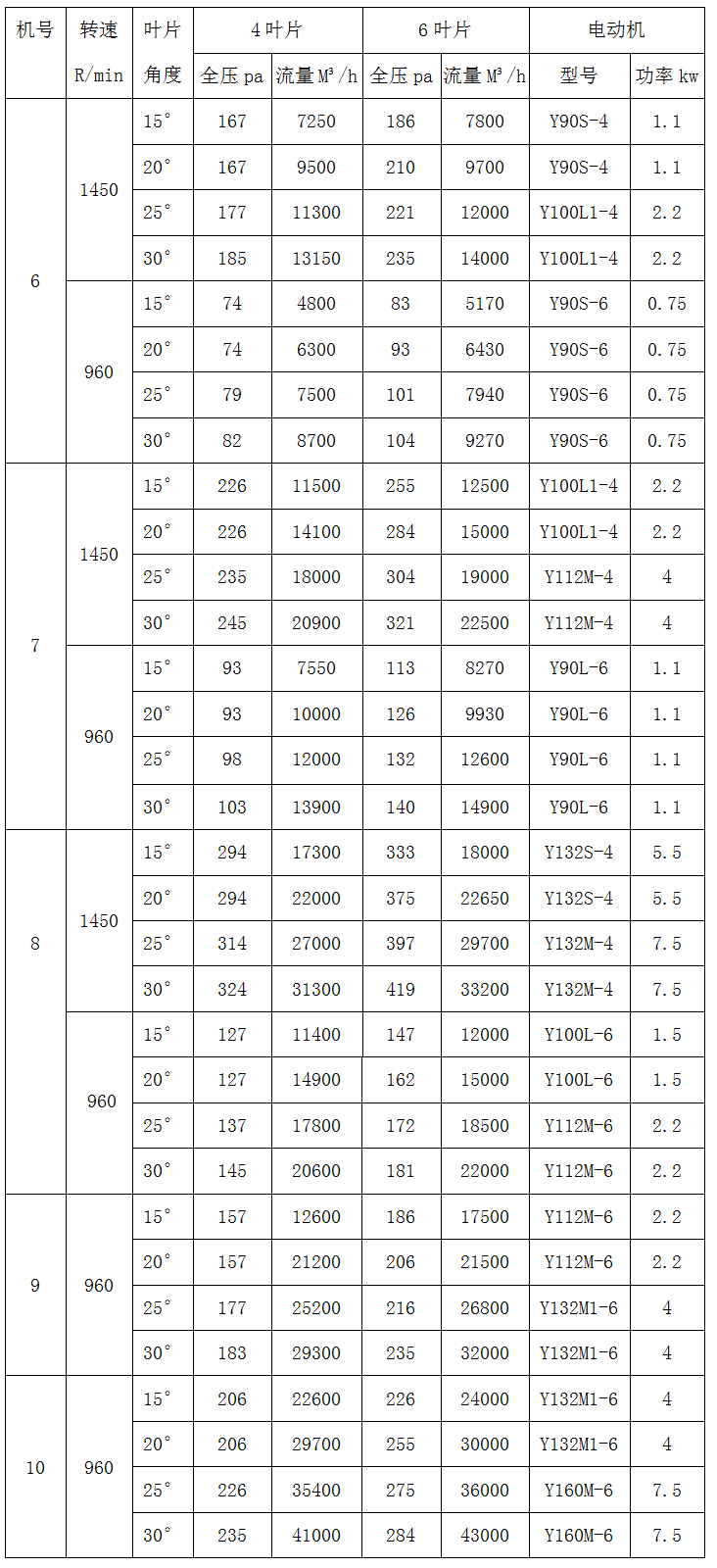

技术性能表 :
机号 | 转速 R/min | 叶片 角度 | 4叶片 | 6叶片 | 电动机 | |||
全压 pa | 流量 M³/h | 全压 pa | 流量 M³/h | 型号 | 功率 kw | |||
6 | 1450 | 15° | 167 | 7250 | 186 | 7800 | Y90S-4 | 1.1 |
20° | 167 | 9500 | 210 | 9700 | Y90S-4 | 1.1 | ||
25° | 177 | 11300 | 221 | 12000 | Y100L1-4 | 2.2 | ||
30° | 185 | 13150 | 235 | 14000 | Y100L1-4 | 2.2 | ||
960 | 15° | 74 | 4800 | 83 | 5170 | Y90S-6 | 0.75 | |
20° | 74 | 6300 | 93 | 6430 | Y90S-6 | 0.75 | ||
25° | 79 | 7500 | 101 | 7940 | Y90S-6 | 0.75 | ||
30° | 82 | 8700 | 104 | 9270 | Y90S-6 | 0.75 | ||
7 | 1450 | 15° | 226 | 11500 | 255 | 12500 | Y100L1-4 | 2.2 |
20° | 226 | 14100 | 284 | 15000 | Y100L1-4 | 2.2 | ||
25° | 235 | 18000 | 304 | 19000 | Y112M-4 | 4 | ||
30° | 245 | 20900 | 321 | 22500 | Y112M-4 | 4 | ||
960 | 15° | 93 | 7550 | 113 | 8270 | Y90L-6 | 1.1 | |
20° | 93 | 10000 | 126 | 9930 | Y90L-6 | 1.1 | ||
25° | 98 | 12000 | 132 | 12600 | Y90L-6 | 1.1 | ||
30° | 103 | 13900 | 140 | 14900 | Y90L-6 | 1.1 | ||
8 | 1450 | 15° | 294 | 17300 | 333 | 18000 | Y132S-4 | 5.5 |
20° | 294 | 22000 | 375 | 22650 | Y132S-4 | 5.5 | ||
25° | 314 | 27000 | 397 | 29700 | Y132M-4 | 7.5 | ||
30° | 324 | 31300 | 419 | 33200 | Y132M-4 | 7.5 | ||
960 | 15° | 127 | 11400 | 147 | 12000 | Y100L-6 | 1.5 | |
20° | 127 | 14900 | 162 | 15000 | Y100L-6 | 1.5 | ||
25° | 137 | 17800 | 172 | 18500 | Y112M-6 | 2.2 | ||
30° | 145 | 20600 | 181 | 22000 | Y112M-6 | 2.2 | ||
9 | 960 | 15° | 157 | 12600 | 186 | 17500 | Y112M-6 | 2.2 |
20° | 157 | 21200 | 206 | 21500 | Y112M-6 | 2.2 | ||
25° | 177 | 25200 | 216 | 26800 | Y132M1-6 | 4 | ||
30° | 183 | 29300 | 235 | 32000 | Y132M1-6 | 4 | ||
10 | 960 | 15° | 206 | 22600 | 226 | 24000 | Y132M1-6 | 4 |
20° | 206 | 29700 | 255 | 30000 | Y132M1-6 | 4 | ||
25° | 226 | 35400 | 275 | 36000 | Y160M-6 | 7.5 | ||
30° | 235 | 41000 | 284 | 43000 | Y160M-6 | 7.5 | ||

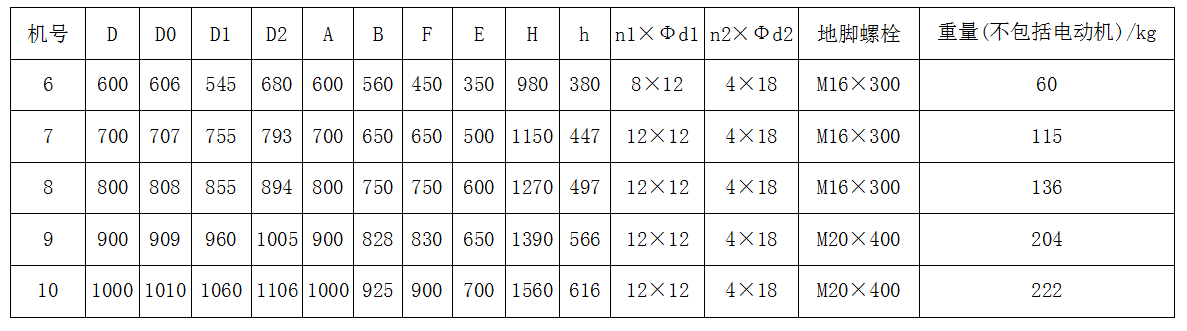

GD30K2-12型轴流通风机外型及安装尺寸表
机号 | D | D0 | D1 | D2 | A | B | F | E | H | h | n1×Фd1 | n2×Фd2 | 地脚螺栓 | 重量 (不包括电动机) /kg |
6 7 8 9 10 | 600 700 800 900 1000 | 606 707 808 909 1010 | 645 755 855 960 1060 | 680 793 894 1005 1106 | 600 700 800 900 1000 | 560 650 750 828 925 | 450 650 750 830 900 | 350 500 600 650 700 | 980 1150 1270 1390 1560 | 380 447 497 566 616 | 8×12 12×12 12×12 12×12 12×12 | 4×18 4×18 4×18 4×18 4×18 | M16×300 M16×300 M16×300 M20×400 M20×400 | 60 115 136 204 222 |
