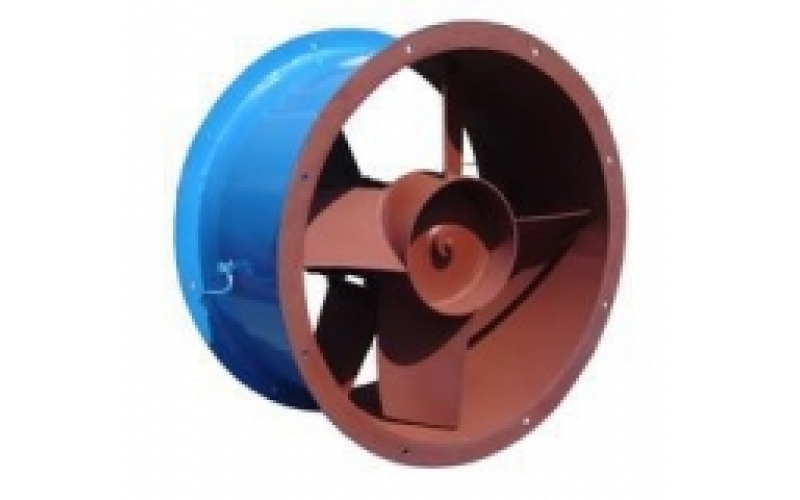

T40型轴流通风机是由30K4型（又称03-11型）轴流通风机改进设计而成。
本风机由于修改了原30K4型风机的翼型，采用了新型圆筒形轮毅结构，因而使风机的空气效率由原来的67%提高到84%，并增强了叶根处的强度。
T40型轴流通风机可用作一般工厂、仓库、办公室、住宅通风换气或加强暖气散热之用，若将机壳去掉，则可作自由风扇，亦可在较长排气管道内间隔串联安装，以提高管道中的风压。
本系列产品按叶轮直径不同共分成十个机号，依次排列为№2.5、3、3.5、4、5、6、7、8、9、10。每一种机号的叶片又可安装成15°、20°、25°、30°、35°五种角度。
本系列产品均采用叶轮直接装在电机轴上的直联结构，在叶轮圆周速度不超过60 m/s条件下配以三种转数：2900r/min，1450r/min，960r/min。面对进风口方向看叶轮均为逆时针旋转。
由于叶轮直径大小、叶片安装角度、主轴转速快慢等不同，故其风量、风压及消耗动力亦随之不同，风压由31 Pa—473 Pa,风量由564 m3 /h—48200 m3/h。（详见性能表）
通过风机的气体应不易燃、不易爆、无腐蚀性、无粘性物质及显著粉尘，其温度不得超过45℃。
本风机由叶轮、机壳、集风器三部分组成：
叶 轮 部：由叶片、轮毂等组成，叶片系圆弧薄板，由薄钢板冲压而成，按所需安装角焊于轮毂外圆上。
机 壳 部：由风筒、底座及支板等组成，均采用薄钢板及型材制成。风筒为直圆筒形，与叶轮之间有一定的间隙。
集风器部：为减少气流入口的损失，集风器制成圆弧流线型，由薄钢板冲压或旋压机旋压成形。
选 用 :本书性表中的参数系风机在标准状况下的性能，
所谓标准状况即： t=20℃ X=50% P=101325Pa p=1.2kg/m3
当风机在非标准状况下工作时，其性能按下式换算： Q＝Q0× P=P0× × N=N0× ×
式中：Q0、P0、N0、n0、ρ0指标准状况下的风量、风压、功率、转速和空气密度。
Q、 P、N、n、ρ使用工况下的的风量、风压、功率、转速和空气密度。
T40轴流通风机性能表
机号 | 转速 （r/min） | 叶片 | 全压 （Pa） | 风量 （m³/s） | 轴功率 KW | 电动机 | ||
数量（个） | 角度（°） | 型号 | 功率/KW | |||||
2.5 | 2900 | 4 | 15 20 25 30 35 | 125 138 140 149 184 | 0.314 0.403 0.517 0.558 0.631 | 0.0578 0.0783 0.0992 0.1145 0.1657 | AO25612 AO25612 AO25622 AO25622 AO26312 | 0.09 0.09 0.12 0.12 0.18 |
1450 | 4 | 15 20 25 30 35 | 31 34 35 37 46 | 0.157 0.201 0.259 0.281 0.317 | 0.0072 0.0098 0.0124 0.0143 0.0207 | JWO6B-4 | 0.025 | |
3 | 2900 | 4 | 15 20 25 30 35 | 180 199 202 215 266 | 0.542 0.694 0.894 0.967 1.092 | 0.144 0.195 0.247 0.285 0.413 | AO26312 AO26322 AO26322 AO27112 AO27122 | 0.180 0.25 0.25 0.37 0.55 |
1450 | 4 | 15 20 25 30 35 | 45 50 51 54 67 | 0.271 0.347 0.447 0.483 0.544 | 0.0180 0.0244 0.0308 0.0356 0.0516 | AO25624 | 0.09 | |
3.5 | 2900 | 4 | 15 20 25 30 35 | 245 272 274 292 363 | 0.861 1.103 1.422 1.533 1.733 | 0.311 0.422 0.533 0.615 0.892 | AO27112 AO27112 AO27112 AO27112 Y802-2 | 0.37 0.55 0.55 0.75 1.1 |
1450 | 4 | 15 20 25 30 35 | 62 68 69 74 90 | 0.431 0.550 0.711 0.767 0.867 | 0.0389 0.0528 0.0666 0.0769 0.1113 | AO25614 AO25614 AO25624 AO25624 AO26314 | 0.06 0.06 0.09 0.09 0.12 | |
4 | 2900 | 4 | 15 20 25 30 35 | 321 355 359 382 473 | 1.286 1.644 2.122 2.289 2.586 | 0.605 0.822 1.039 1.200 1.732 | Y802-2 Y802-2 Y802-2 Y90S-2 Y90L-2 | 1.1 1.1 1.1 1.5 2.2 |
1450 | 4 | 15 20 25 30 35 | 80 88 90 95 119 | 0.644 0.822 1.061 1.144 1.294 | 0.0756 0.1027 0.1299 0.1500 0.2168 | AO27114 | 0.25 | |
机号 | 转速 （r/min） | 叶片 | 全压 （Pa） | 风量 （m³/s） | 轴功率 KW | 电动机 | ||
数量（个） | 角度（°） | 型号 | 功率/KW | |||||
5 | 1450 | 4 | 15 20 25 30 35 | 125 138 140 149 184 | 1.256 1.608 2.069 2.236 2.525 | 0.231 0.314 0.396 0.457 0.662 | Y802-4 | 0.75 |
960 | 4 | 15 20 25 30 35 | 54 61 62 66 81 | 0.831 1.064 1.372 1.481 1.672 | 0.0669 0.0909 0.1149 0.1327 0.1920 | Y90S-6 | 0.25 | |
6 | 1450 | 4 | 15 20 25 30 35 | 180 200 202 215 267 | 2.169 2.775 3.583 3.861 4.361 | 0.575 0.780 0.986 1.138 1.650 |
Y90S-4
Y90L-4 Y100L1-4 |
1.1
1.5 2.2 |
960 | 4 | 15 20 25 30 35 | 79 87 88 94 117 | 1.433 1.836 2.364 2.556 2.889 | 0.167 0.227 0.286 0.331 0.476 | Y90S-6 | 0.75 | |
7 | 1450 | 4 | 15 20 25 30 35 | 245 272 274 294 363 | 3.444 4.417 5.694 6.139 6.944 | 1.240 1.690 2.130 2.470 3.570 | Y90L-4
Y100L1-4 Y100L2-4 Y112M-4 | 1.5
2.2 3 4 |
960 | 4 | 15 20 25 30 35 | 108 119 121 128 159 | 2.278 2.917 3.750 4.056 4.583 | 0.360 0.490 0.619 0.715 1.034 |
Y90S-6
Y90L-6 |
0.75
1.1 | |
8 | 1450 | 4 | 15 20 25 30 35 | 321 355 359 381 473 | 5.139 6.583 8.472 9.167 4.583 | 2.430 3.290 4.160 4.810 6.960 | Y100L2-4 Y112M-4
Y132S-4 Y132M-4 | 3 4
5.5 7.5 |
960 | 4 | 15 20 25 30 35 | 140 156 158 168 208 | 3.417 4.361 5.611 6.056 6.861 | 0.703 0.954 1.210 1.400 2.020 |
Y90L-6
Y100L-6 Y112M-6 |
1.1
1.5 2.2 | |
机号 尺寸 | A | B | C | D | E | F | G | H | I | J | K | n孔 | Φd1 | Φd2 | 重量 |
2.5 3 3.5 4 5 6 7 8 9 10 | 253 303 354 404 505 606 707 808 909 1010 | 275 331 382 432 537 638 739 846 958 1059 | 296 353 404 454 565 666 767 872 994 1095 | 300 360 420 480 600 720 840 960 1080 1200 | 118 141 165 188 235 282 330 376 423 470 | 144 171 200 227 283 339 396 453 509 565 | 110 133 162 184 231 278 325 368 415 462 | 163 195 228 260 325 390 455 520 585 650 | 82 104 128 150 191 234 271 298 345 382 | 175 210 245 280 350 420 490 560 630 700 | 225 270 315 360 450 540 630 720 810 900 | 6 6 6 6 8 8 10 10 12 12 | 7 7 7 7 10 10 12 12 12 12 | 10 12 12 12 12 15 15 19 19 21 |
