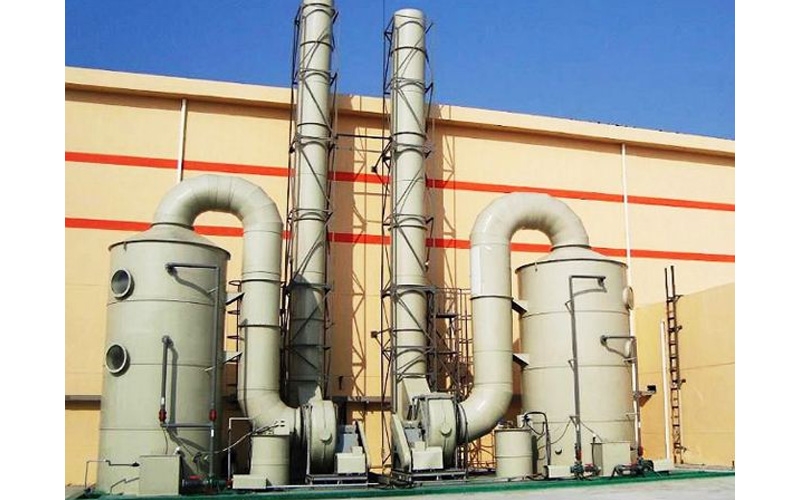

JHT-I/II型酸雾净化塔

我要询价

JHT-I系列净化塔适用于电镀酸洗车间及其它生产过程中产生的盐酸、硫酸、氮氧化物等（特别适用于难以吸收的氮氧化物）酸性有害气体的净化。

JHT-I系列净化塔的净化过程：塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，并经过设置在塔内的新型高效低阻填料和穿孔板，气液接触充分，净化效果好。

JHT-I系列净化塔具有以下优点：

1、选用硬聚氯乙烯塑料板或玻璃钢材质制造，重量轻、容易加工、耐腐蚀。

2、选用新型高效填料与穿孔塔板相结合的复合结构，设备阻力小，净化效率高而且稳定。

3、选用节能轴流型喷嘴，喷液量大，且喷液压力较低，耗电小。

4、采用分段组合结构，便于运输和安装，各塔段组合可随意转动，进出风口方向可任意调整，安装灵活。

主要技术指标

JHT-I系列净化塔的净化效率η；当有害气体为氮氧化物时，η≈80%；当有害气体为盐酸、硫酸等酸雾时，η≥90%。

JHT-I系列净化塔，现有七种规格，每种规格又分A型（顶出风）和B型（水平出风）两种型式，处理风量为2000～18500米3/时，设备阻力≤70毫米水柱，喷淋系统喷嘴前压力≥10米水柱，详见性能选用表。

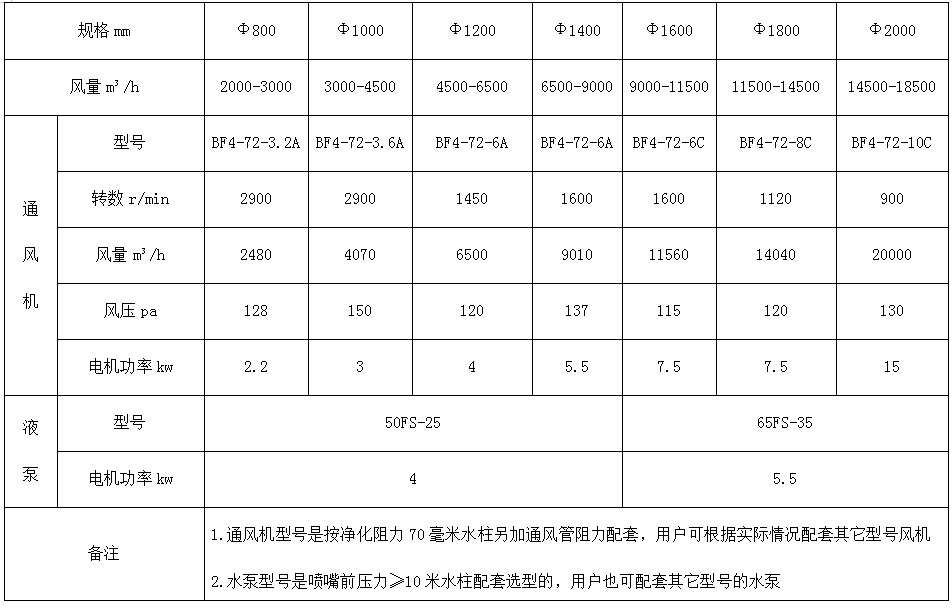

JHT-I（II）系列净化塔性能选用表

规格mm		Φ800	Φ1000	Φ1200	Φ1400	Φ1600	Φ1800	Φ2000
风量m³/h		2000-3000	3000-4500	4500-6500	6500-9000	9000-11500	11500-14500	14500-18500
通风机	型号	BF4-72-3.2A	BF4-72-3.6A	BF4-72-6A	BF4-72-6A	BF4-72-6C	BF4-72-8C	BF4-72-10C
	转数r/min	2900	2900	1450	1600	1600	1120	900
	风量m³/h	2480	4070	6500	9010	11560	14040	20000
	风压pa	128	150	120	137	115	120	130
	电机功率kw	2.2	3	4	5.5	7.5	7.5	15
液泵	型号	50FS-25				65FS-35
液泵	电机功率kw	4				5.5
备注		1.通风机型号是按净化阻力70毫米水柱另加通风管阻力配套，用户可根据实际情况配套其它型号风机 2.水泵型号是喷嘴前压力≥10米水柱配套选型的，用户也可配套其它型号的水泵

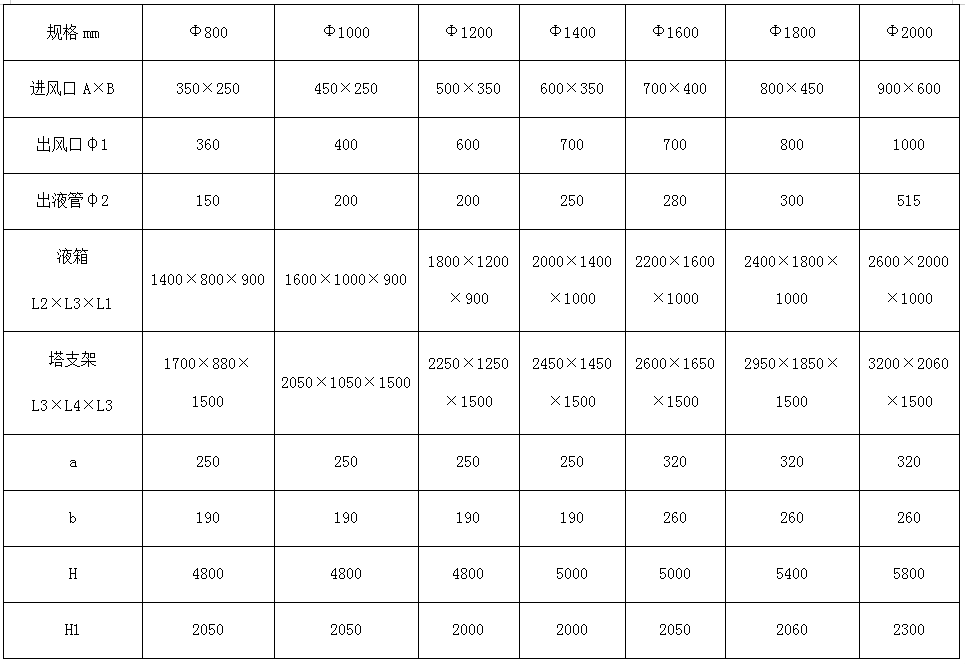

JHT-I（II）系列净化塔尺寸表

安装

1、净化系统由通风和喷淋两部分组成，如上图一、二所示。

2、通风系统：包括净化塔塔体、塔支架、通风机和通风管道等部件。

3、净化塔A型安装：一般用于压入式（通风机出风口接净化塔进风口）及有足够安装高度的场所；

4、B型安装：一般用于吸出式（净化塔出风口接通风机吸入口）及安装高度受限的场所。

5、喷淋系统：包括液箱、液泵、喷淋管路、压力表、阀门等部件。

6、液箱置于净化塔的下部，寒冷地区需要在室内安装时，液箱顶部的进液口与净化塔底部的出液口用加长管道连接，但液箱顶标高也需底于净化塔底标高。

7、净化系统全部室内安装，且厂房高度不足时，液箱可设置在地坑或半地坑内。

8、液箱应安装在高度为100毫米左右的平台上，平台平面应平整牢固，以保证箱底板受力均匀。

9、塔支架四根钢柱，需浇注混凝土基础。预留地脚螺栓与支柱底板禁固。

10、与净化塔连接的通风管道，均需单设支吊架，通风、液泵、按设备实际尺寸设独立基础。

11、当选用硬聚氯乙烯塑料板材质的净化塔时，室外安装应采取必须的遮阳措施。

12、净化塔顶部出口风管高度超过5米时，应设拉索固定。

13、通风机、液泵安装位置，用户可根据现场实际情况，进行调整，也可采用其它布置型式。

运转与维护

净化系统运行前，应首先标定风量在允许范围，调整喷液管分路阀门，使两级喷液量接近相等。运行时，应先起动液泵，后起动通风机，停机时，与之相反。

净化吸收液，用于盐酸、硫酸等酸雾治理时，一般为5%氢氧化钠溶液；用于氮氧化物治理时，采用5%氢氧化钠加2～4%硫化钠溶液。

循环液检测，根据工艺生产周期的长短，循环液自然损耗的多少，定期测量碱度和补充新液。

订货须知

JHT-1系列净化塔成套设备包括：净化塔、液箱、塔支架、BF4-72型玻璃钢风机，如用户需要配套整个净化系统的通风管道、风帽、液泵、喷淋管路、压力表、阀门等，需在订货时具体商定。

订货时需注明规格、安装型式（A型或B型）。
