1.1 结构特点及用途

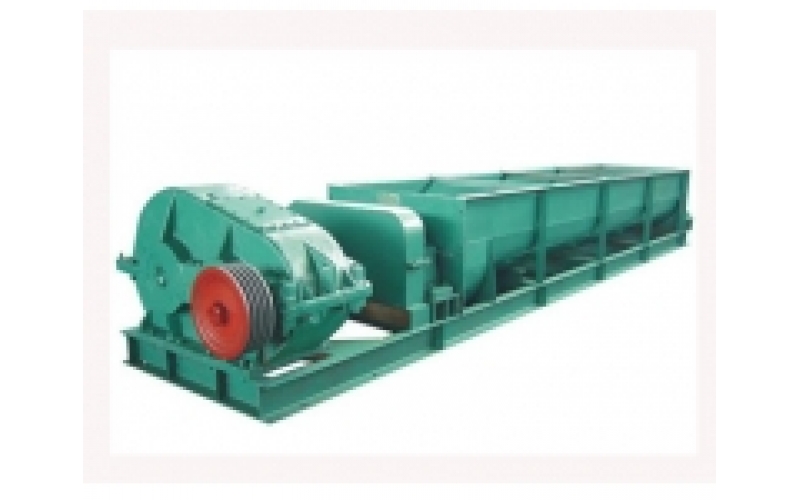

SJ双轴加湿卸灰机通过叶轮给料阀给料、叶片输送、混合击打、加湿、卸灰的过程完成对粉尘的处理，叶片采用特制的耐磨材料，具有耐磨、防腐、使用寿命长。工作时，有叶轮给料机将料仓中的粉尘均匀的送到筒内，再有叶片把粉尘推入混料筒内，通过高速旋转的棘轴把灰与适量的水进行强制混合。在搅拌过程中，筒壁与搅拌轴之间保持一定的间隙将物料推向出料，具有结构紧凑、技术先进、稳定可靠易维修等特点。电控箱对设备进行控制，达到控制搅拌、供水、稳定运行的目的。

双轴加湿机主要运用于工业窑炉及冶金、矿山等行业干式除尘及输灰系统中干灰和具有粘性粉尘的加湿卸放。

1.2 组成及工作流程

加湿卸灰机主要有驱动系统、物料混合系统、加湿系统等组成，并配以专用电控箱（进料口通常与手动插板阀、卸料器配套使用）。

1.2.1 工作流程

加湿卸灰机启动运转  — 粉尘从进料口进入 — 加湿系统供水启动 —检查从出料口排出的粉尘是否合格 — 合格加湿机开始卸灰 — 不合格 — 调节加湿系统供水量 — 如此循环直至合格加湿机正常卸灰。

卸灰完毕，粉尘停止进料 — 加湿系统供水停止— 加湿机停止工作。

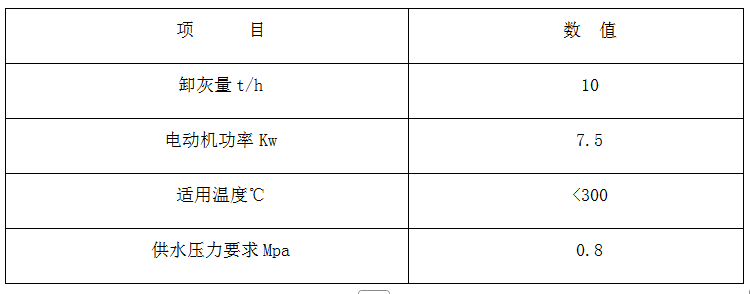

1.3 主要技术参数

1.4 电气控制

单轴加湿卸灰机使用380V、50HZ交流供电电源。本设备随机配带电控箱一台，用于设备的控制。

1.4.1 安全注意事项

（1）电控箱防止溅水，保护等级，应安装在干燥通风的地方。

（2）设备停止使用后，应及时切断设备电源，防止设备带电造成人身伤害事故。

（3）设备操作应由经过培训过专人负责，其它人员不得私自操作。

1.4.2 运行

（1）操作前检查和确认

   电源合闸并检查接线是否正确。

   确认接线端子或各暴露的带电部位没有短路或对地短路情况。

投入电源前所有开关都处于断开状态，保证投入电源时，设备不会启动和不

发生异常动作。

（2） 运行

     在电控箱上操作相应的按钮，按下“加湿机启动”螺旋轴开始运转，粉尘从

料口开始进料，在螺旋叶片的输送下进行卸灰，确定使用完毕后，粉尘停止从进料口进料，，在空转大概40秒后确保加湿机里面的粉尘已被排完，按下“加湿机停止”螺旋轴停止转动。关闭电控箱内的空气开关。

1.5加湿系统

加湿系统要求：水质洁净、水温常温、水源充足。供水系统：0.2Mpa

管路的长度、直径应符合本机要求。长距离供水时，应选取较大管径，管路要独立支撑，不允许管路的重量加在加湿机上。

    冬季的寒冷地区，主机停止工作前，必须排尽机内灰料；同时管应在低端安装排水阀。主机停止工作后，排空管路。以防止冻结损坏设备。

1.6 安装调试及使用注意事项

1.6.1设备安装

（1）开箱后，请详细阅读供货明细，设备实物与订货单、供货明细是否相符。

（2）在存放和运输过程中，注意设备防水、防压、防止设备表面划伤。

（3）对于安装于地面基础的设备，在安装前须预埋好有相当深度的地脚螺栓，然后检验设备安装是否水平；亦可预留地脚螺栓洞，待设备就位以后灌注1：3的水泥和沙子混凝土固定地脚螺栓。等混凝土凝固后，再对设备进行精调。

1.6.2设备调试

    设备安装完毕后，检查设备保证：机内无异物、各处螺栓紧固无松动，电机罩、齿轮罩、机盖、观察口盖无异常。 电机的转向是否正确，各转动部分加以润滑液，确保机器转动灵活无噪音。

1.6.2.1 空载试车

      设备经过安装、调整，仔细检查后，进行空载试车.

空载试车不少于1小时，其目的是检查槽底的稳定性；传动轴承、电动机的温升；各连接件有无松动等

空载试车检查项目如下：

连续运动时，轴承和电动机的温升不应超过50°C，偏差不应超过10%。

若在起动后短时期内，轴承出现不正常温升和噪声、应马上停车检查，故障排除后再起动。

检查各连接件无松动及其他异常情况。

1.6.2.2 负载试车

   在空载试车之后，设备无异常现象方可进行负载试车。

负载试车的目的是检查机器在负载情况下的变化；输送量能否达到工作要求（不应小于额定卸灰量的90%）；在额定卸灰量以下机器有无明显弹性弯曲振动和    跳动；给料口和排料口是否畅通；水加湿程度是否符合要求，以及槽体各部分有无漏料等现象发生。

发现不正常现象应及时纠正。经负载试车合格后，才允许投产使用。

1.6.3 设备使用及维修过程中应注意事项

（1）设备使用时，观察口，检修口等必须处于关闭状态，壳体必须保持完整。

（2）如使用过程中，发现异常情况，必须立即停机，并切断电源。

（3）检修过程电源必须始终处于断电状态。

（4）故障排除，各项安全措施恢复，确认在场人员安全后，方可开机。

（5）在检修过程中，严禁他人触动开关，以免机械伤人。

1.7维护保养

（1）头尾轴承盒每周定期加注润滑油，防止轴承干摩擦。

（2）设备在运行过程中发生停电停机时，应及时将搅拌筒内的积灰清除干净，防止下次启动困难。

（3）调试完设备后，设备所配加湿系统以设定完毕，用户不得随意改变供水量。

（4）定期检查紧固螺栓是否有松动现象，如有松动请并及时拧紧。

（5）定期检查喷嘴是否堵塞，并及时清洗。
